ATLAS DE MINERALES CONSTITUYENTES DE ROCAS

1.Tectosilicatos

2. Filosilicatos

3. Inosilicatos

4. Ciclosilicatos y Sorosilicatos

5. Nesosilicatos

6. No silicatos



TECTOSILICATOS

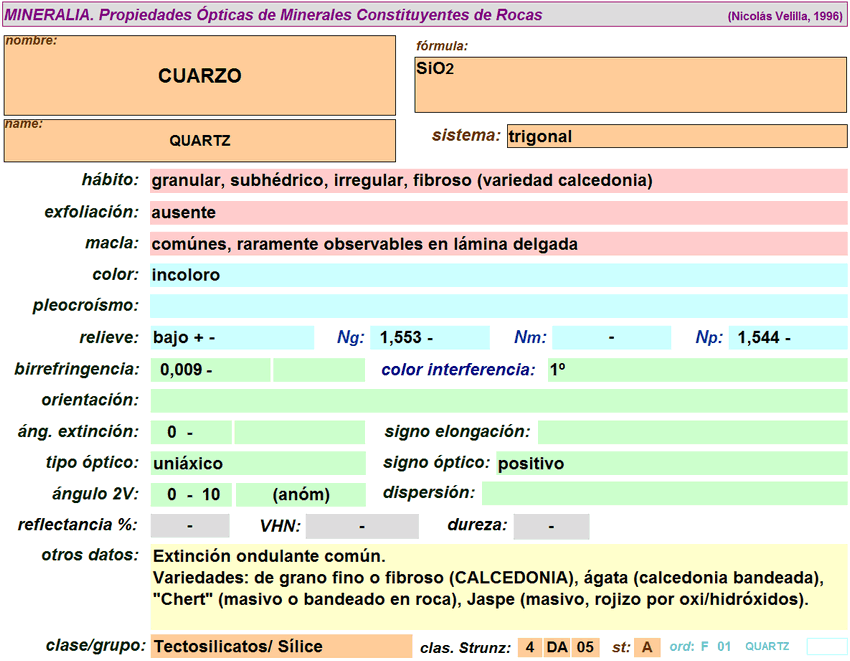

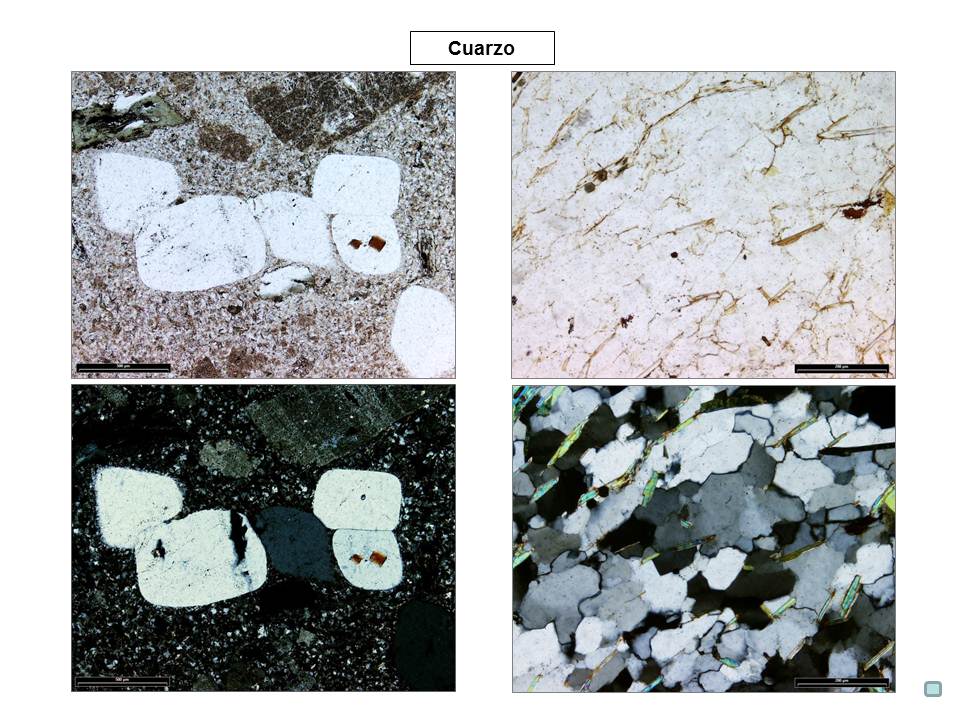

Cuarzo   (F2)  Quartz    SiO2    Trig.      ficha

Feldespatos     Feldspars

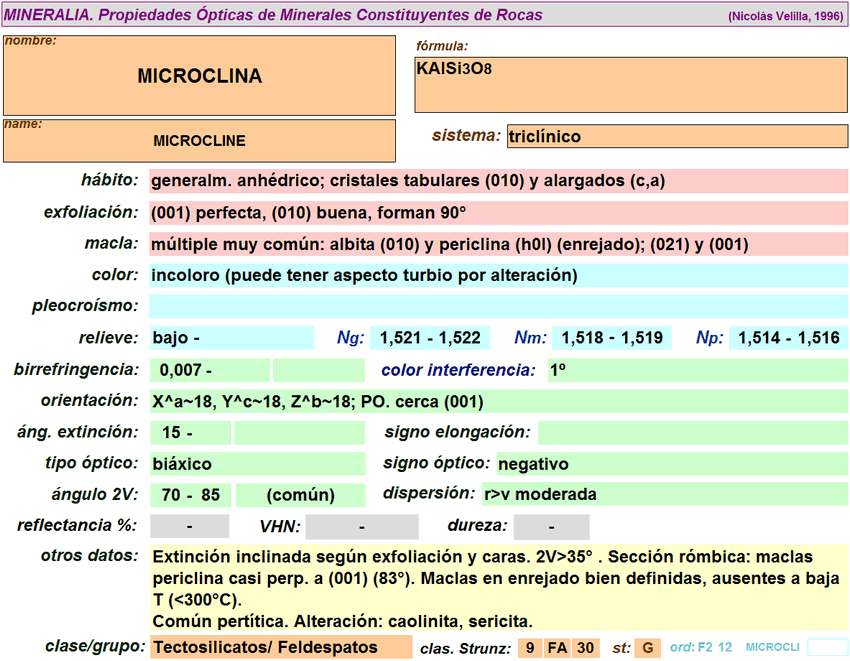

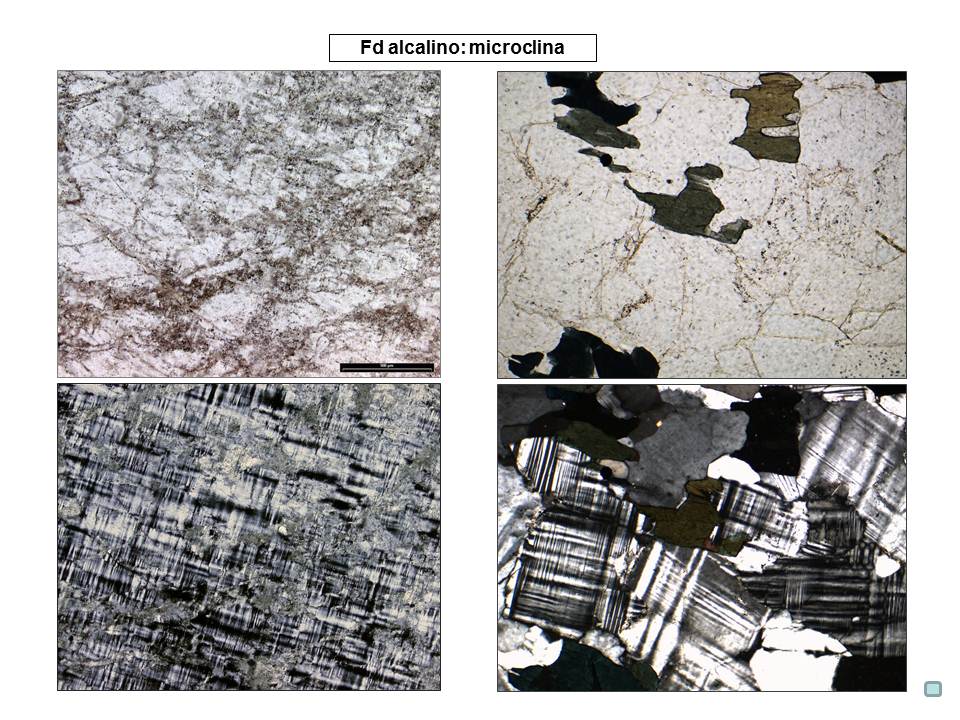

Microclina     Microcline    KAlSi3O8     Tricl.     ficha
Ortoclasa    Orthoclase     KAlSi3O8     Mon.     ficha
Sanidina    Sanidine    KAlSi3O8    Mon.     ficha
Anortoclasa    Anorthoclase    (K,Na)AlSi3O8   Tricl.    ficha
Plagioclasa   (F2)  Plagioclase    (Na,Ca)(Si,Al)3O8    Tricl.     ficha

Feldespatoides     Feldspathoids

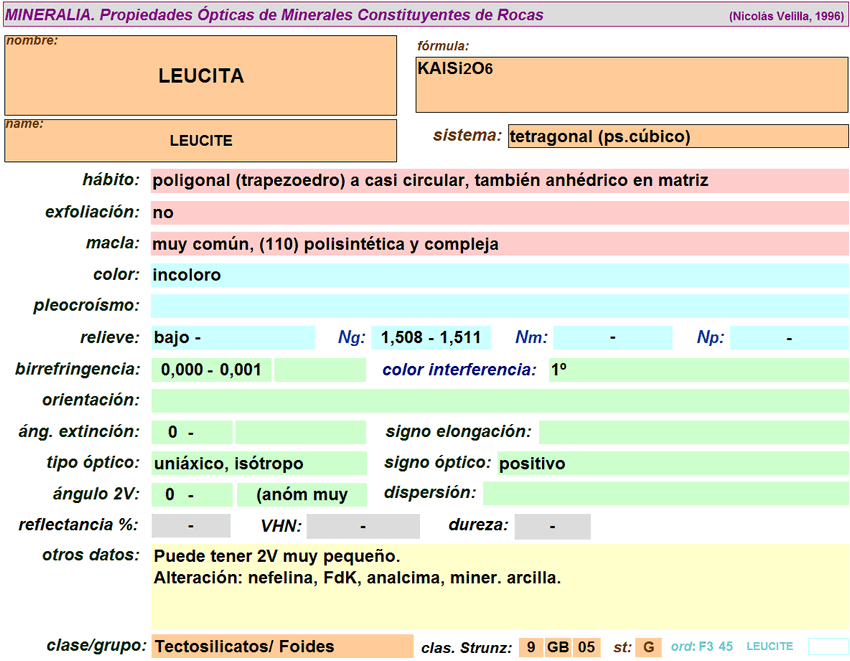

Leucita    Leucite    KAlSi2O6     Tet./Cúb.     ficha

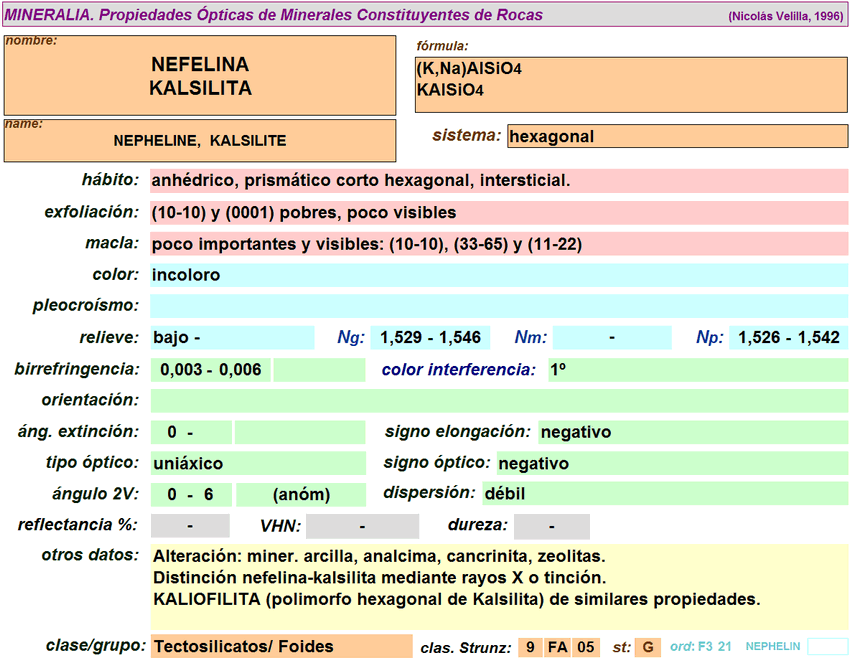

Nefelina    Nepheline    (K,Na)AlSiO4     Hex.     ficha
Noseana    Nosean    Na8(Al6Si6)O24(SO4).H2O   Cúb.     ficha

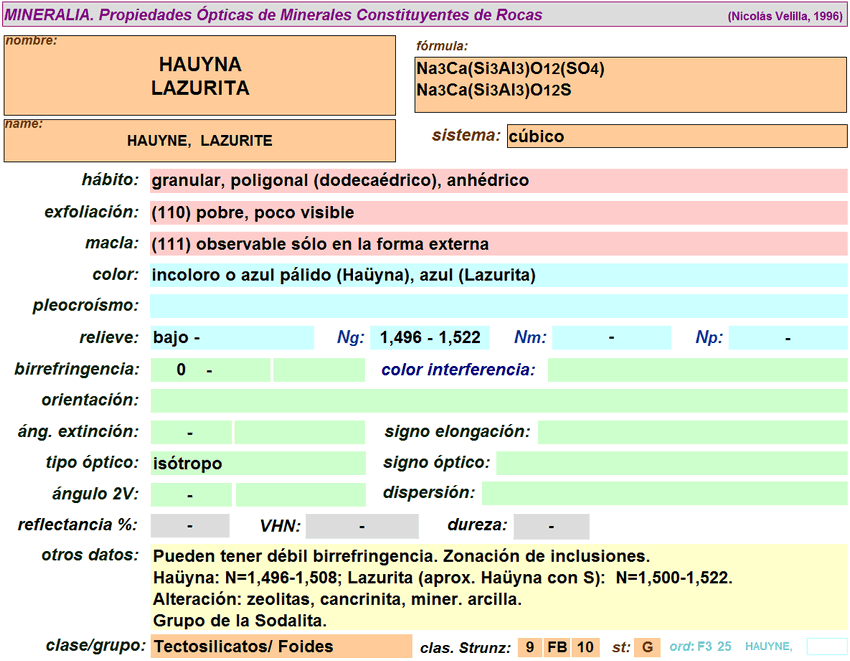

Haüyna    Haüyne    Na3Ca(Al3Si3)O12(SO4)    Cúb.     ficha

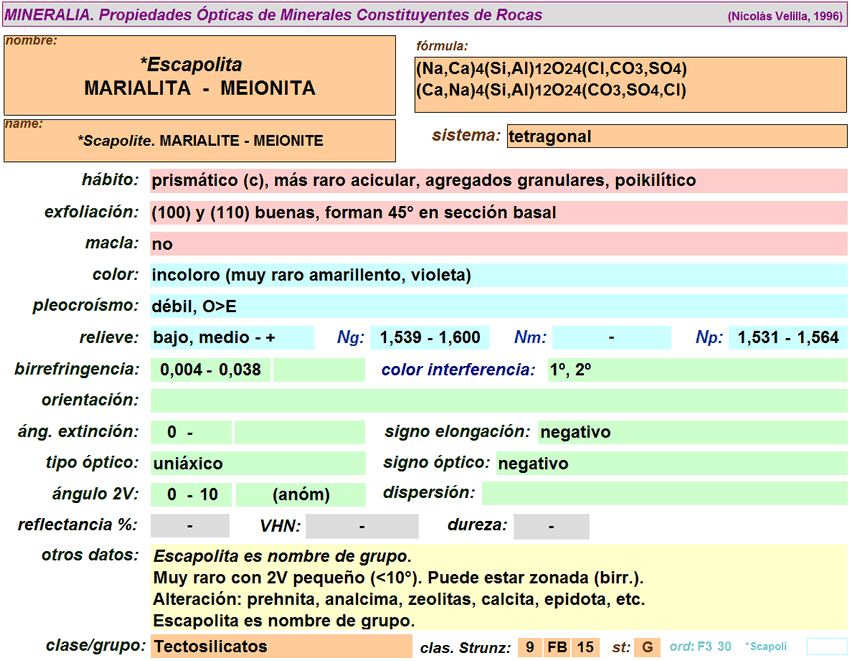

Escapolita    Scapolite    (Na,Ca)4(Si,Al)12O24(Cl,CO3,SO4)  Tet.    ficha

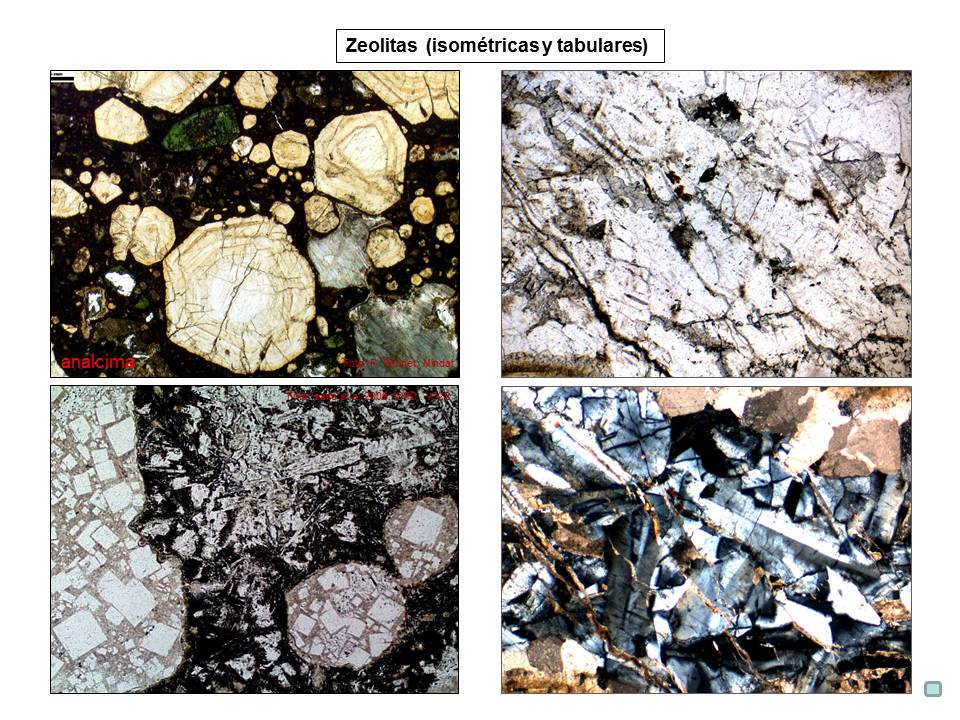

Zeolitas   (F2)     Zeolites



FILOSILICATOS

Moscovita    (F2)    Muscovite    KAl2(Si3Al)O10(OH,F)2      Mon.     ficha

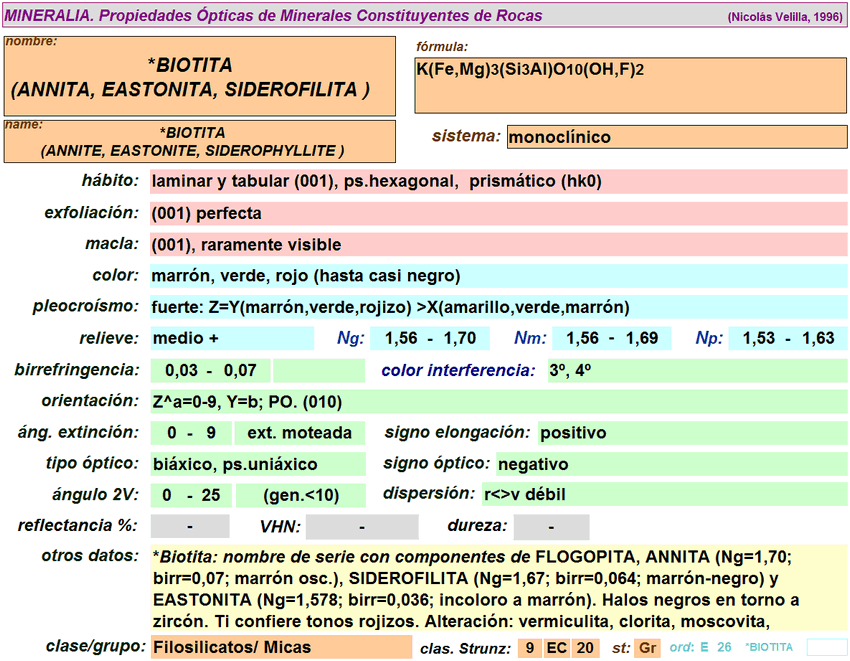

Biotita   (F2), (F3)   Biotite    K(Mg,Fe)3(Si3Al)O10(OH,F)2     Mon.     ficha
Flogopita    Phlogopite    K(Mg,Fe)3(Si3Al)O10(OH,F)2     Mon.
     ficha

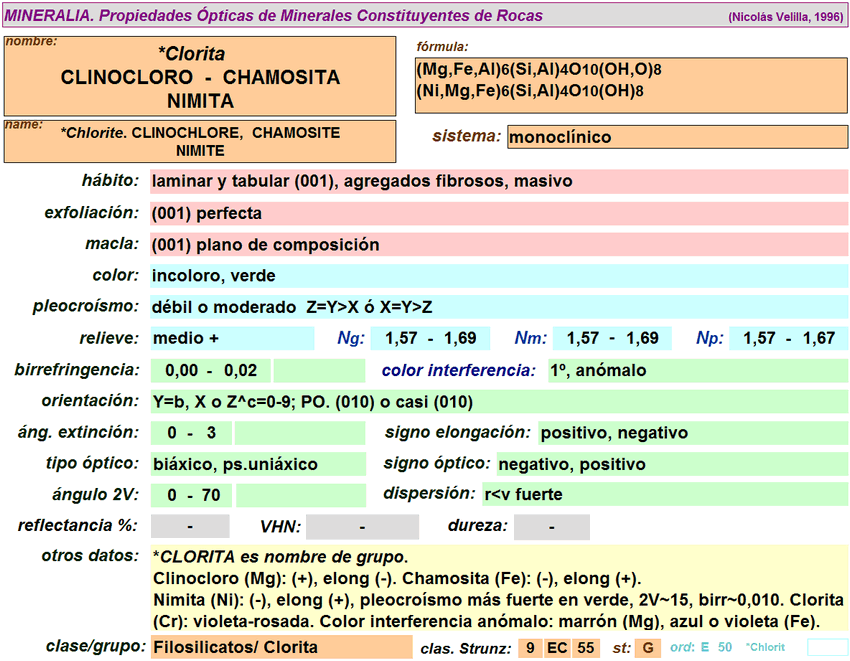

Clorita    Chlorite:      ficha
Clinocloro   (F2)   Clinochlore    (Mg,Al)6(Si,Al)4O10(OH)8     Mon./Tric.      ficha
Chamosita    Chamosite    (Fe,Mg,Al)6(Si,Al)4O10(OH)8    Mon./Rómb.     ficha

Talco    Talc    Mg3(Si4O10)(OH)2    Mon./Tric.     ficha

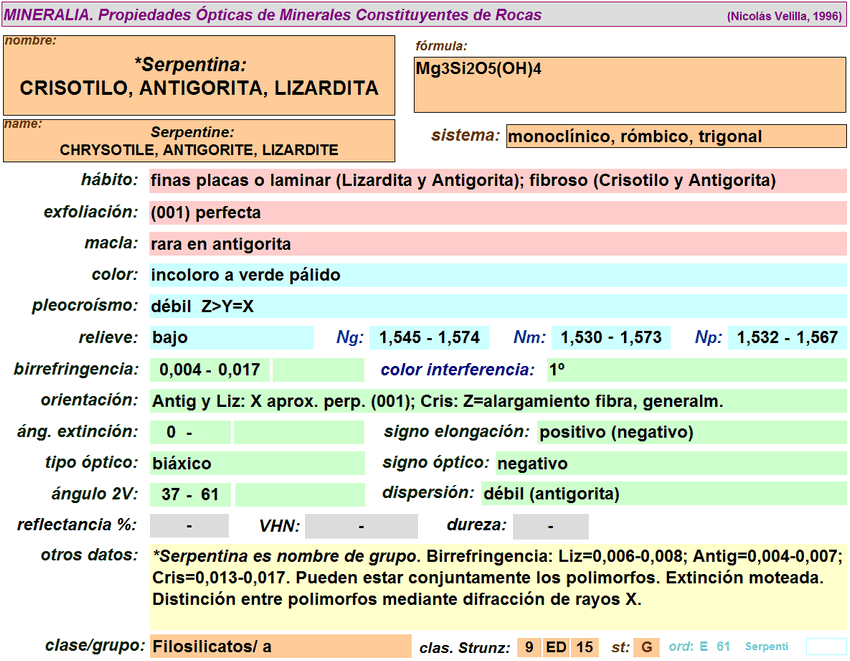

Serpentina   (F2)   Serpentine    Mg6(Si4O10)(OH)8     Mon./Rómb./Hex.      ficha



INOSILICATOS

PIROXENOS    PYROXENES

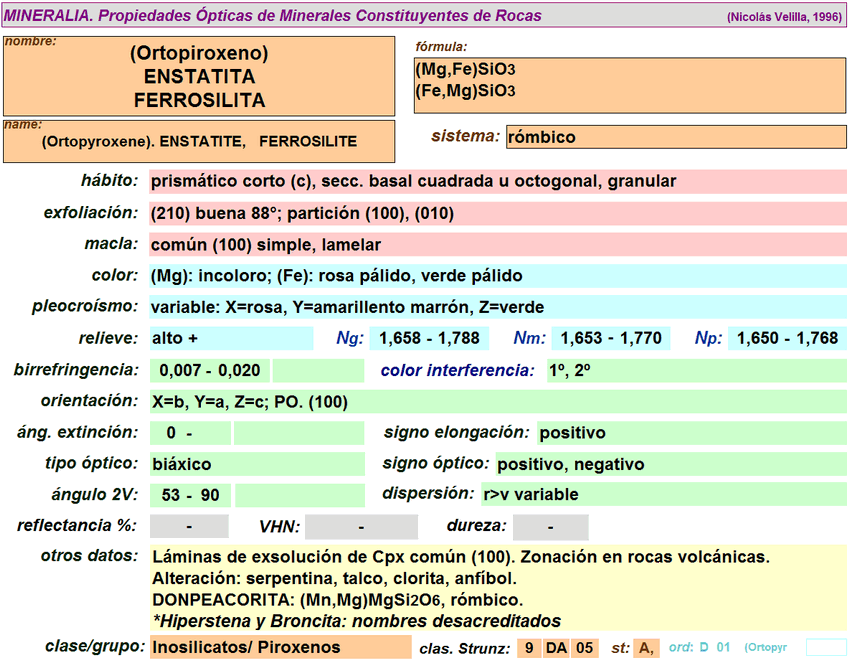

Enstatita    Enstatite    (Mg,Fe)2Si2O6   Rómb. (Ortopiroxeno)     ficha
Diópsido    Diopside    CaMgSi2O6    Mon.     ficha

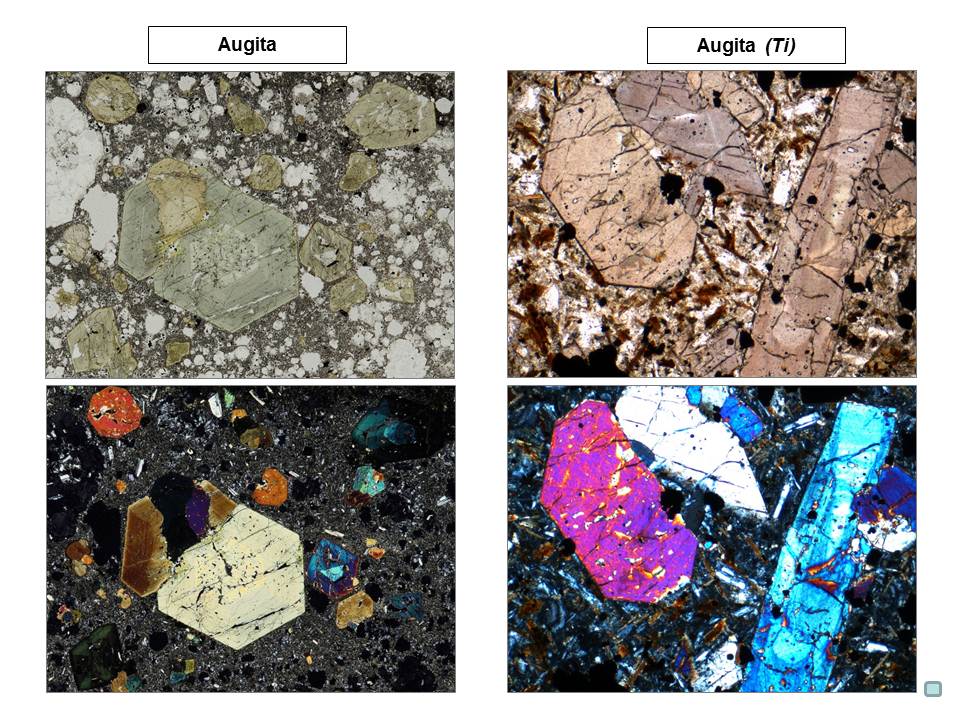

Augita   (F2)   Augite    (Ca,Mg,Fe)2(Si,Al) 2O6     Mon.    ficha

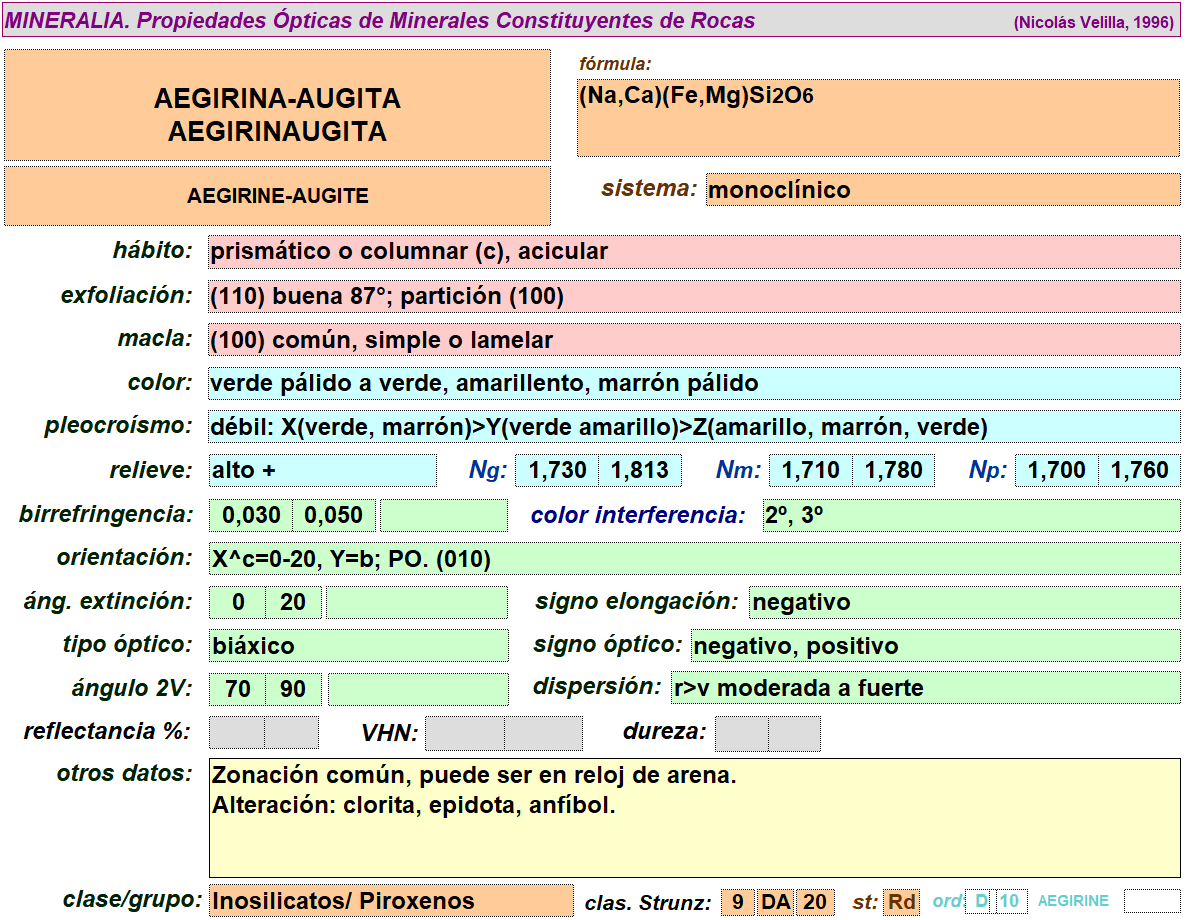

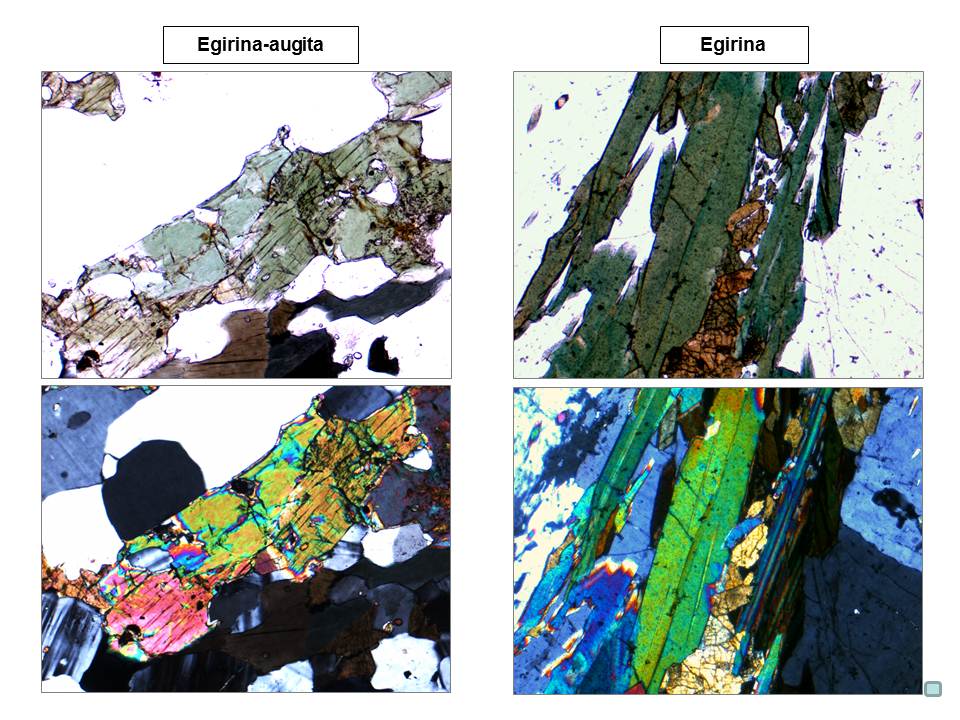

Egirina-augita    Aegirine-augite   (Ca,Na)(Fe3+,Fe2+,Mg)Si2O6     Mon.      ficha
Egirina    Aegirine    NaFe3+Si2O6     Mon.     ficha

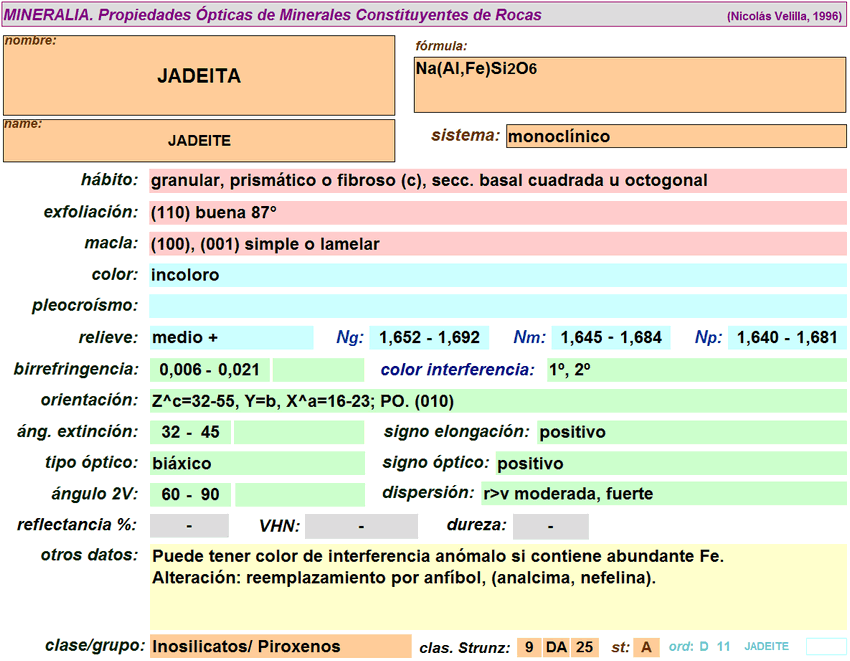

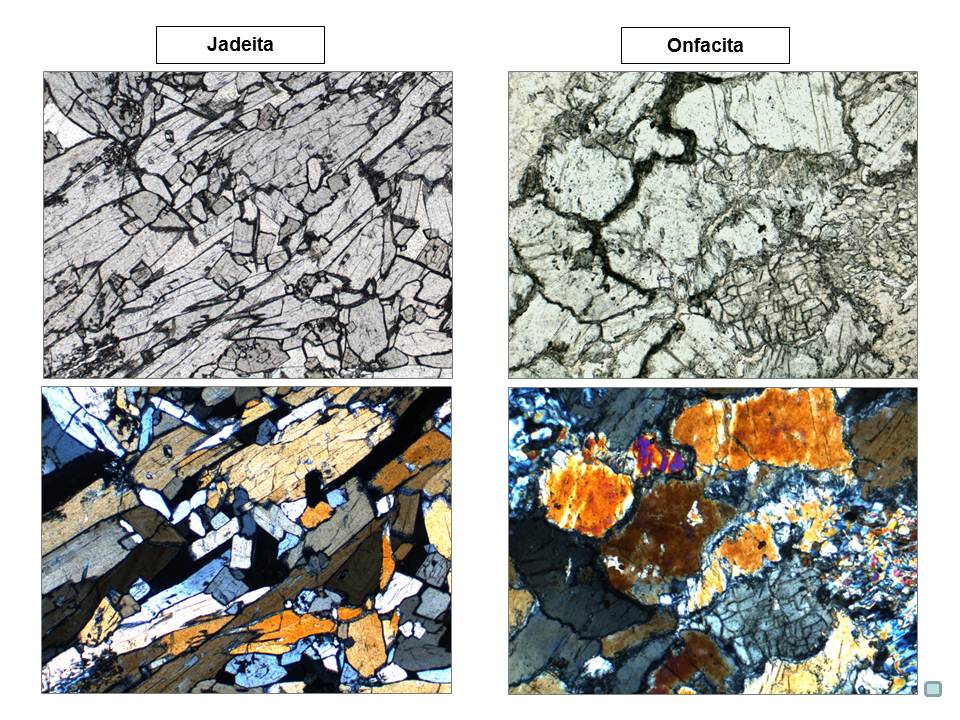

Jadeita    Jadeite    NaAlSi2O6     Mon.      ficha
Onfacita    Omphacite    (Ca,Na)(Mg,Fe,Al)Si2O6     Mon.
     ficha

PIROXENOIDES   PYROXENOIDS

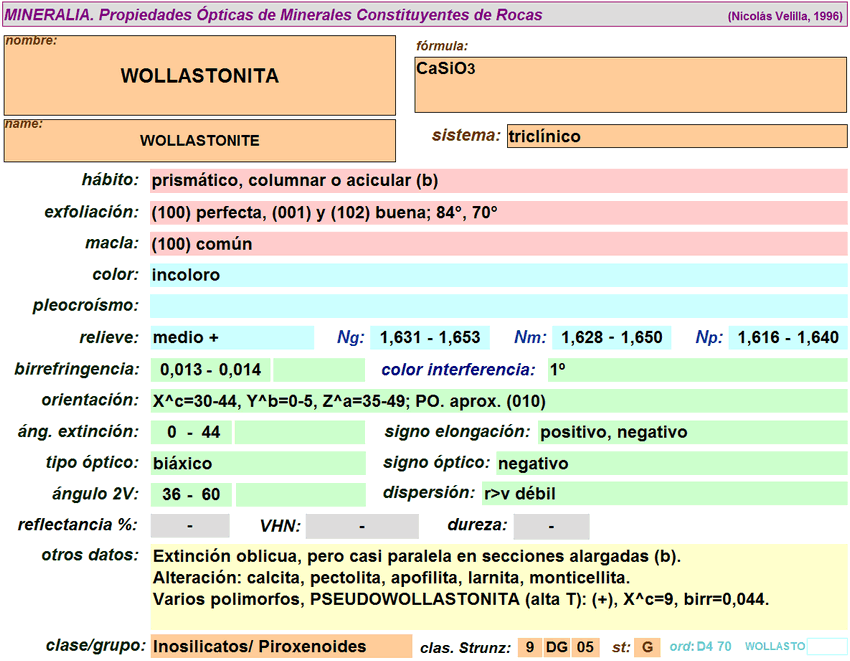

Wollastonita     Wollastonite     CaSiO3    Tric.     ficha
Rodonita     Rhodonite     (Mn,Fe,Ca,Mg)SiO3    Tric.      ficha

ANFÍBOLES     AMPHIBOLES

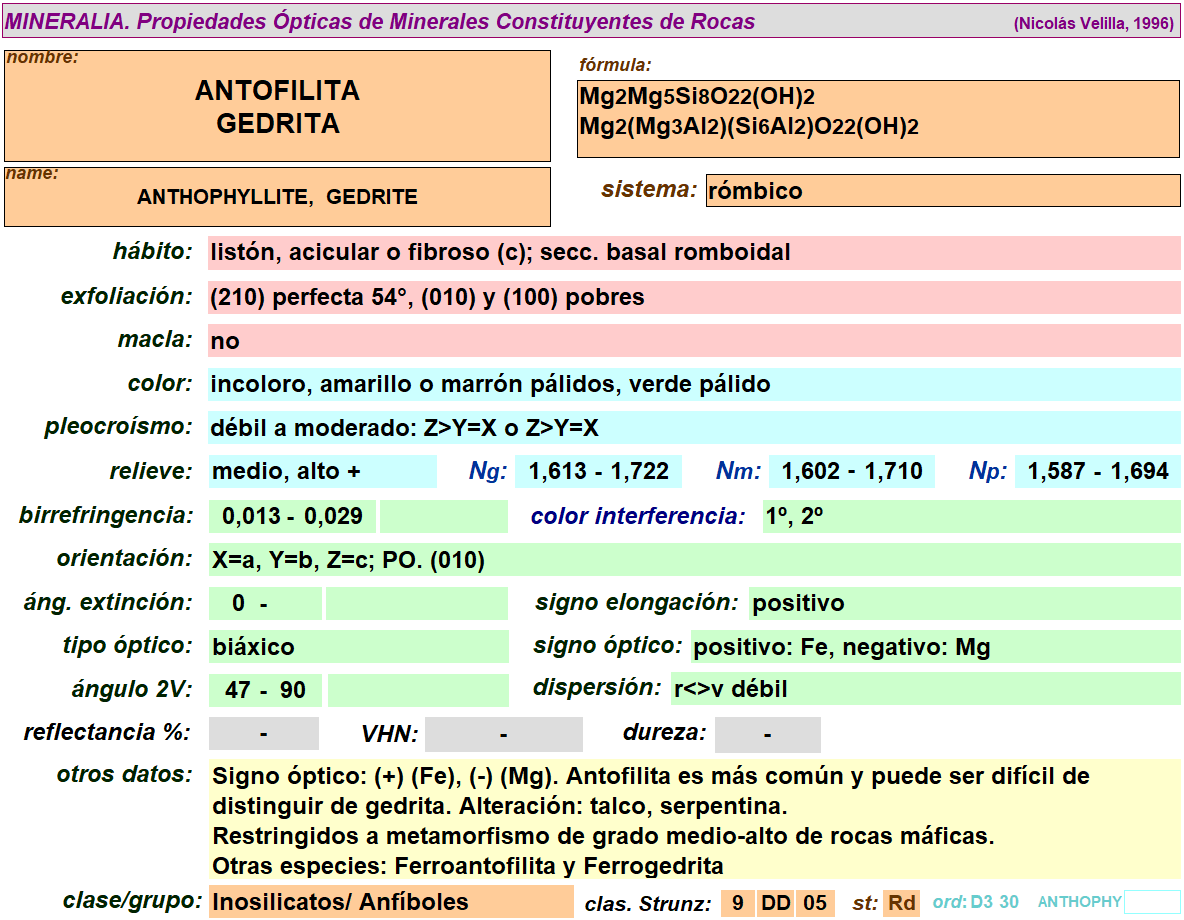

Antofilita-Gedrita    Anthophyllite-Gedrite     (Mg,Fe)2(Mg,Fe,Al)5(Si,Al)8O22(OH)2     Rómb.    ficha
Cummingtonita     Cummingtonite     Mg2Mg5Si8O22(OH)2     Mon.     ficha

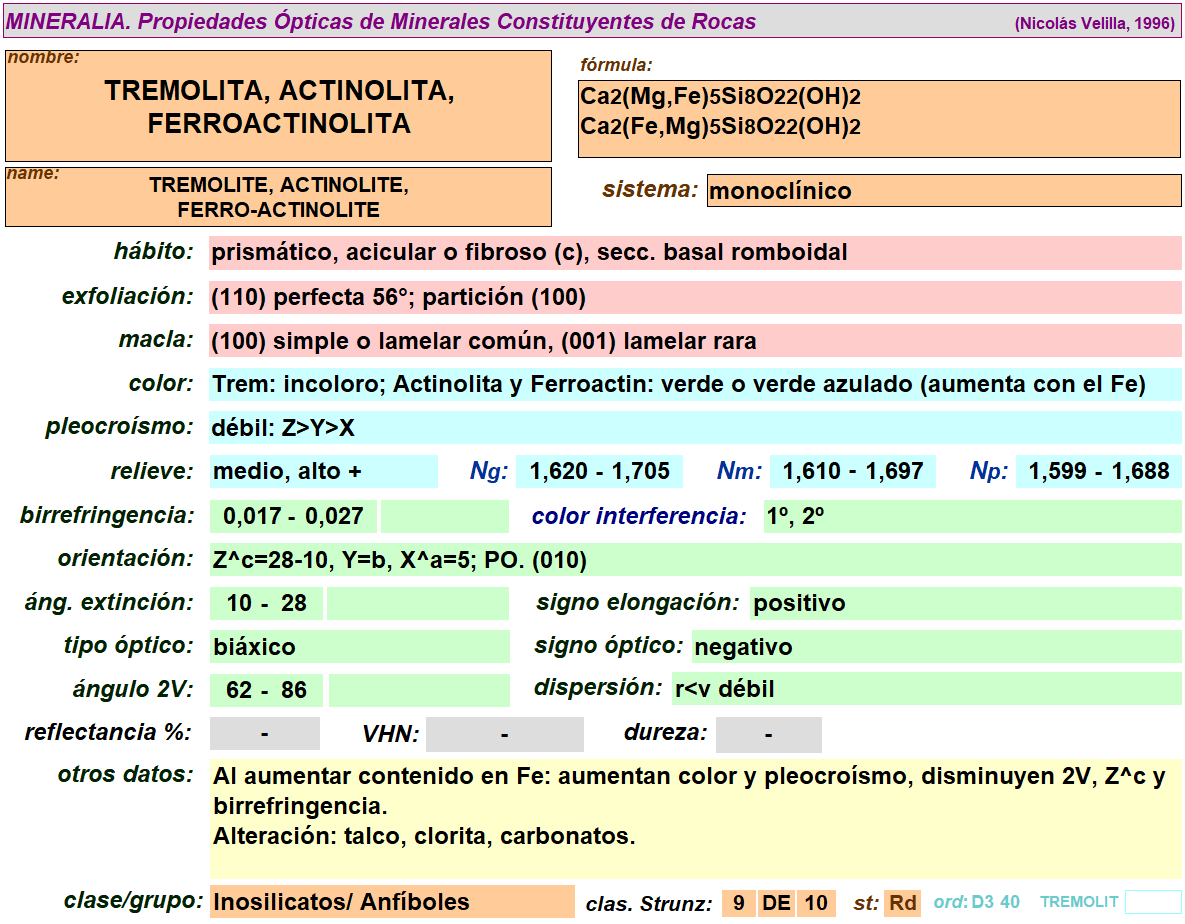

Tremolita     Tremolite     Ca2Mg5Si8O22(OH)2     Mon.     ficha
Actinolita     Actinolite     Ca2(Fe,Mg)5Si8O22(OH)2     Mon.      ficha

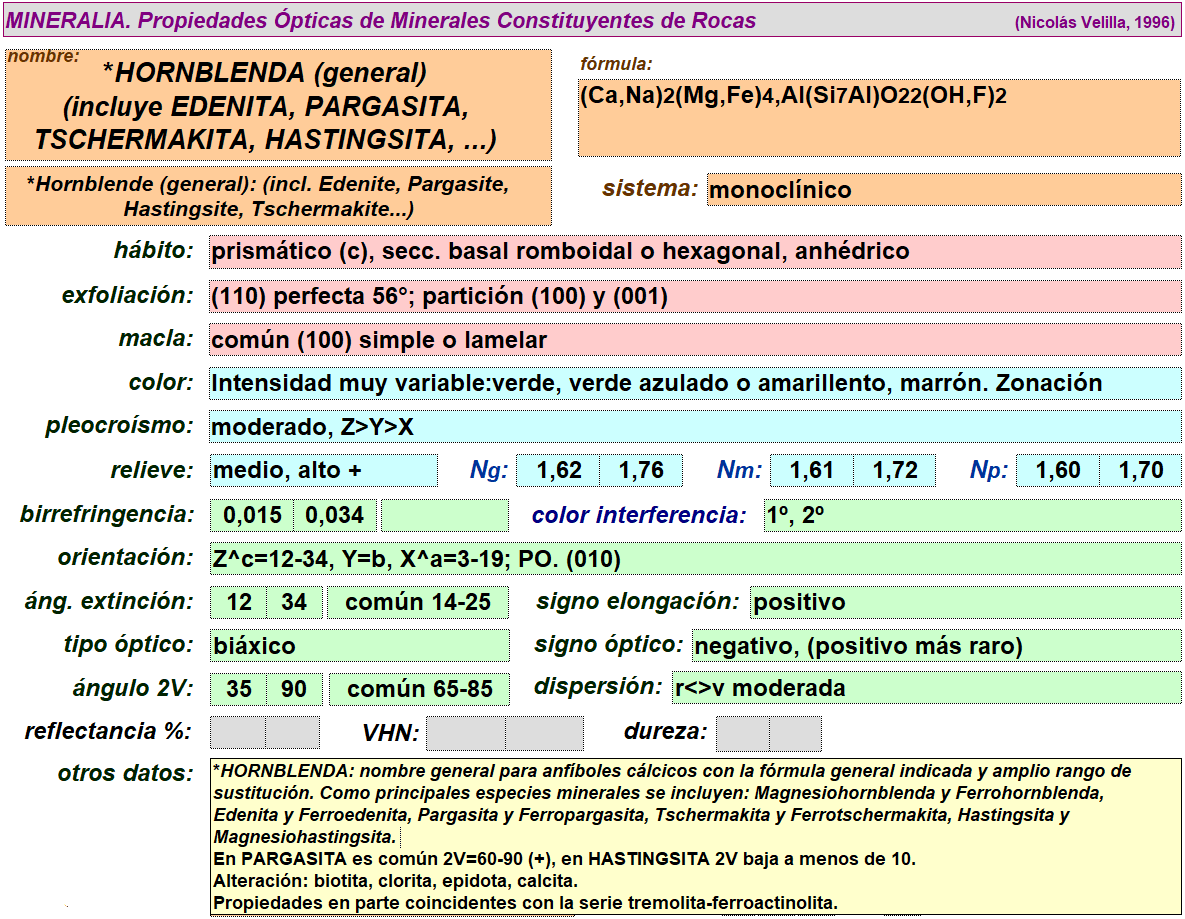

Hornblenda   (F2)     Hornblende     (Na,K)0-1Ca2(Mg,Fe,Al)5(Si,Al)8O22(OH)2     Mon.    ficha

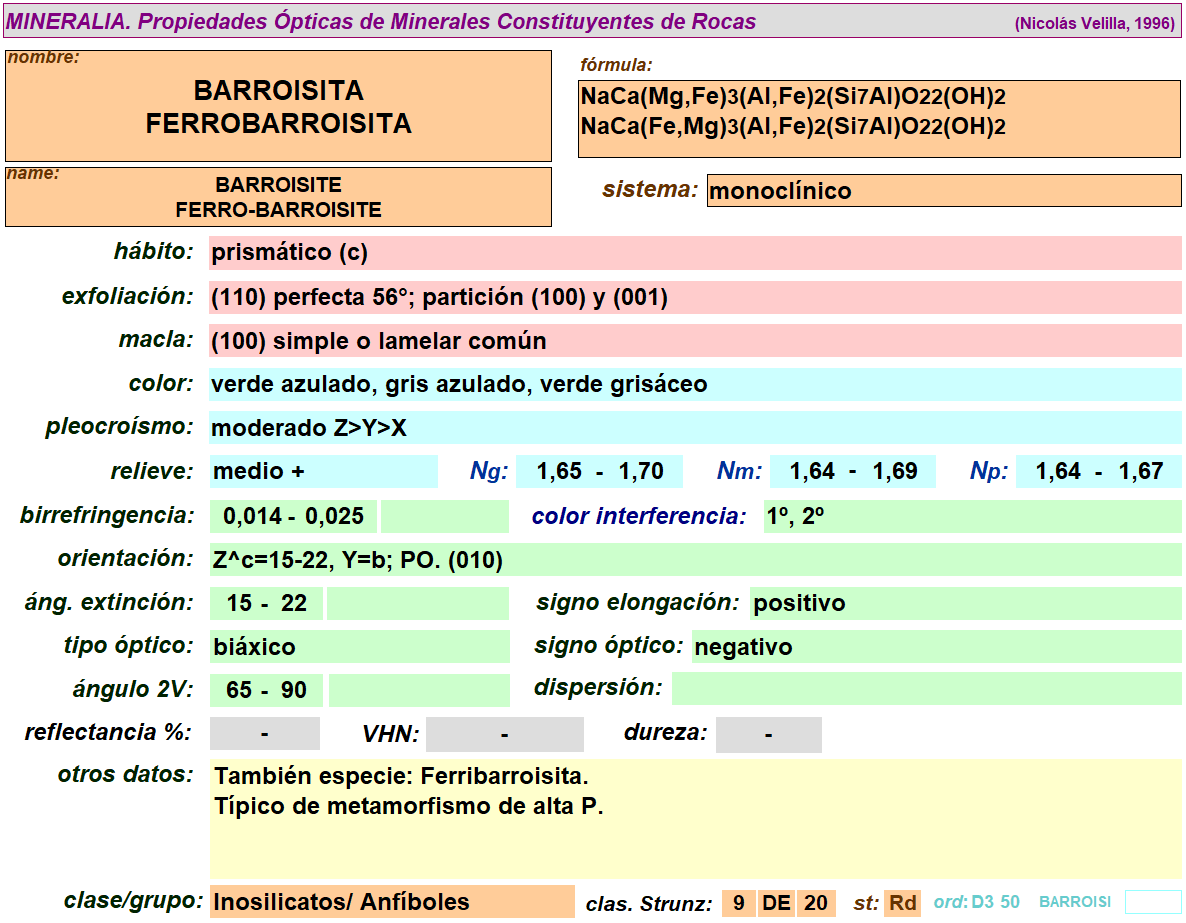

Barroisita     Barroisite     NaCa(Mg,Fe)3Al2Si7AlO22(OH)2     Mon.      ficha

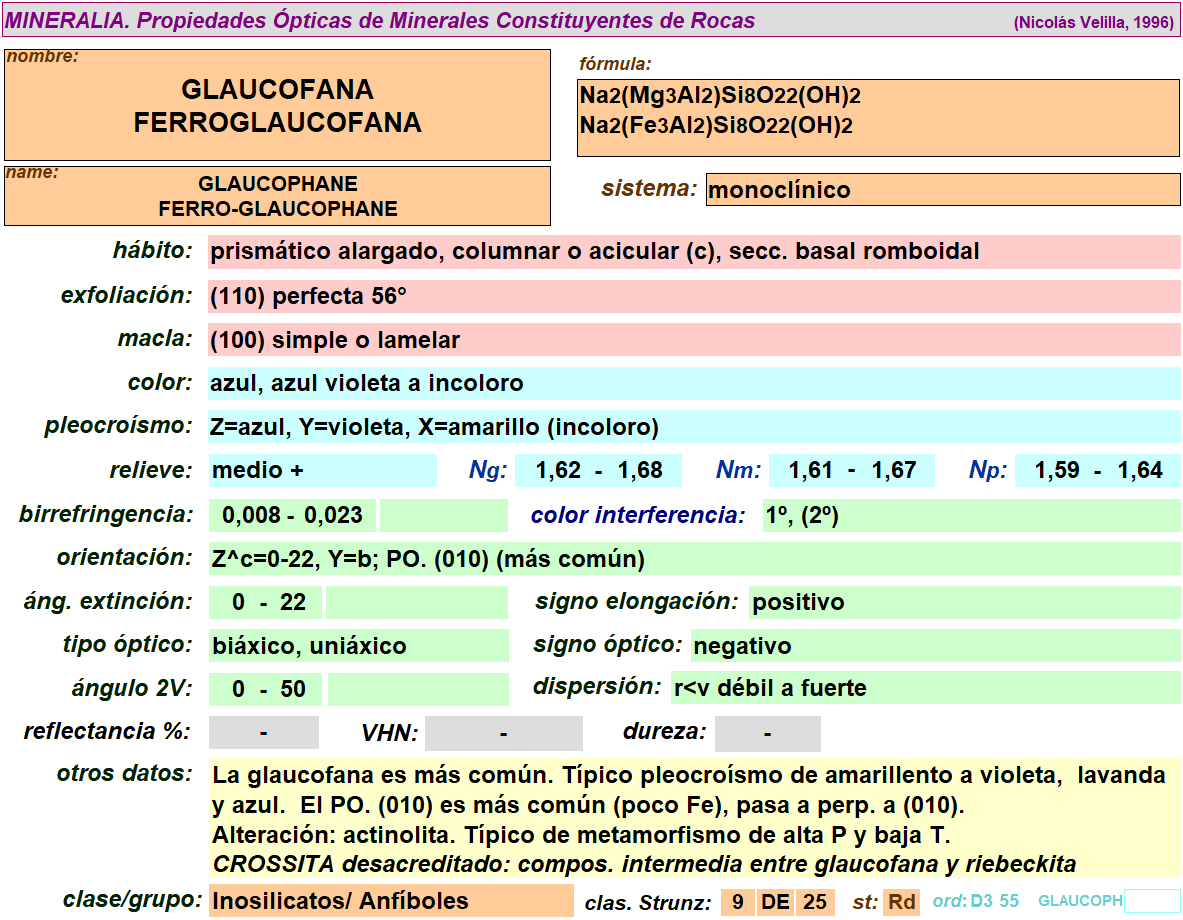

Glaucofana     Glaucophane     Na2(Mg3Al2)Si8O22(OH)2     Mon.     ficha

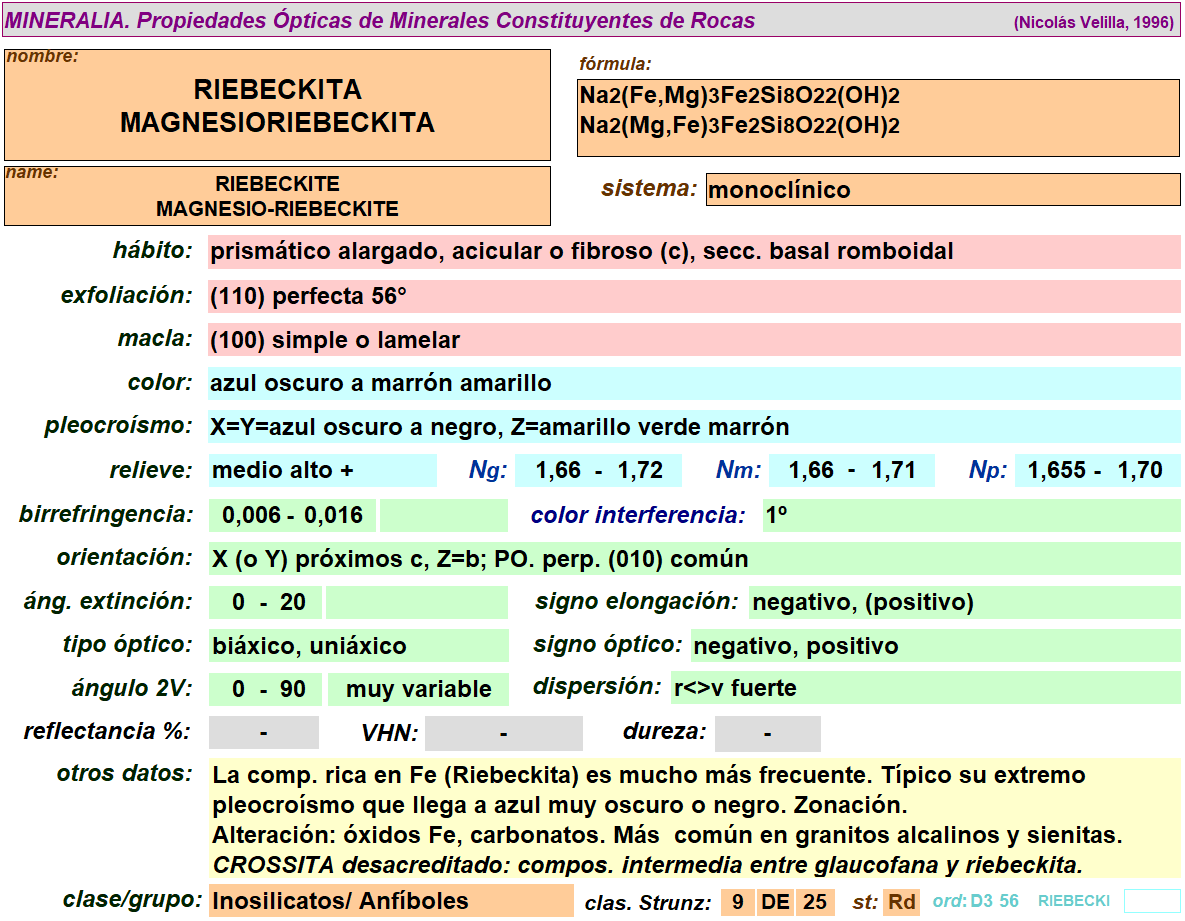

Riebeckita     Riebeckite     Na2(Fe,Mg)3Fe3+2Si8O22(OH)2     Mon.     ficha

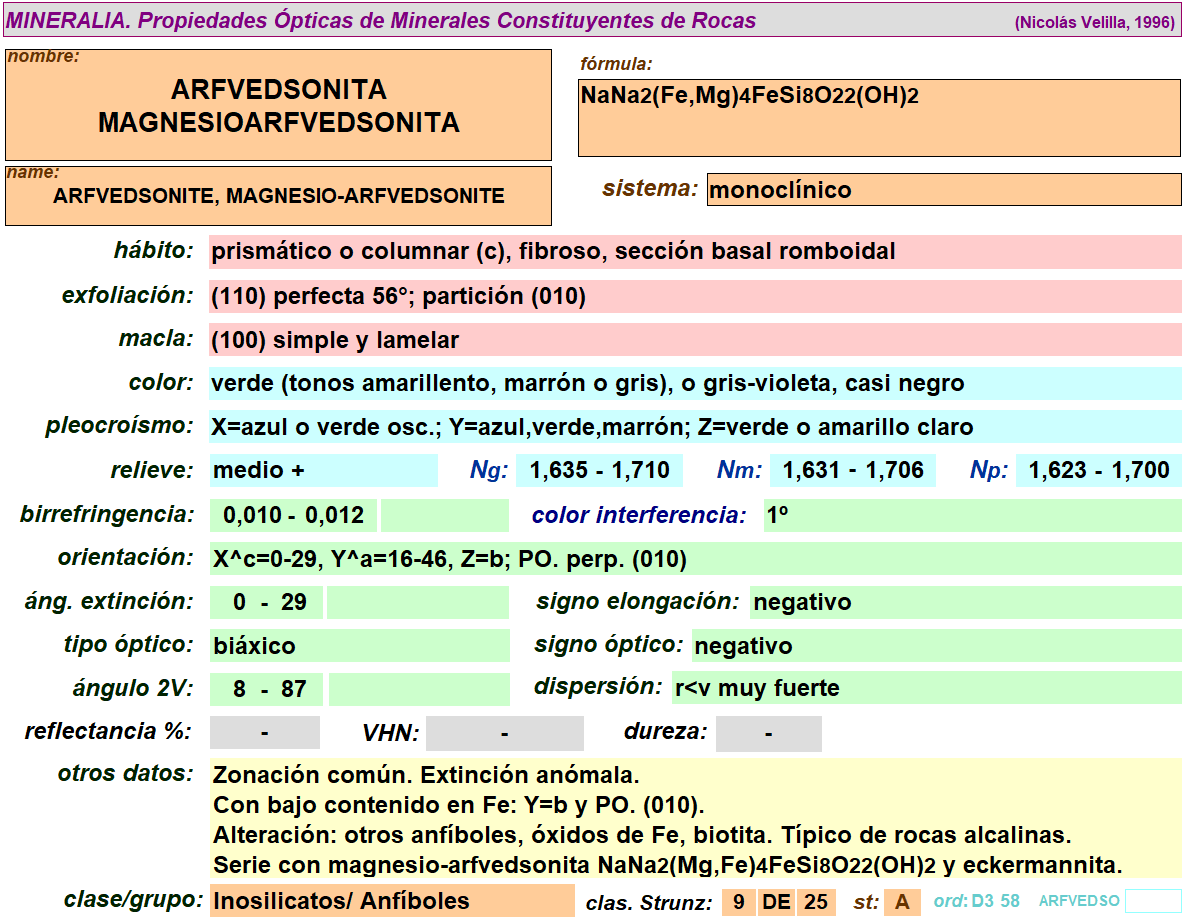

Arfvedsonita     Arfvedsonite     NaNa2(Fe2+4Fe3+)Si8O22(OH)2     Mon.   ficha



CICLOSILICATOS

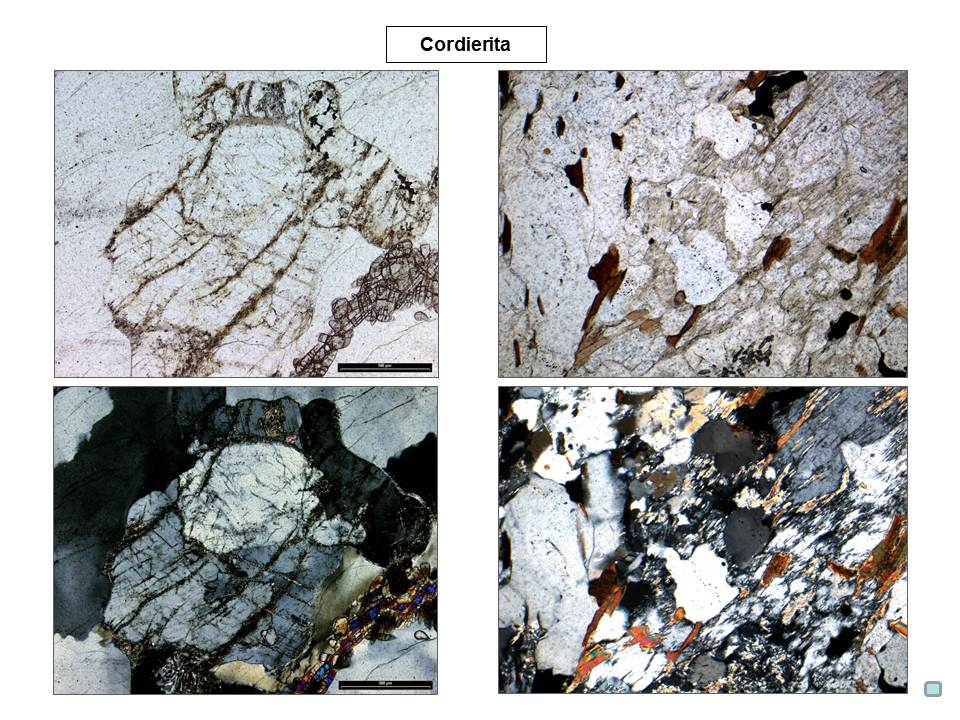

Cordierita     Cordierite     (Mg,Fe)2(Al4Si5O18)     Rómb.   ficha

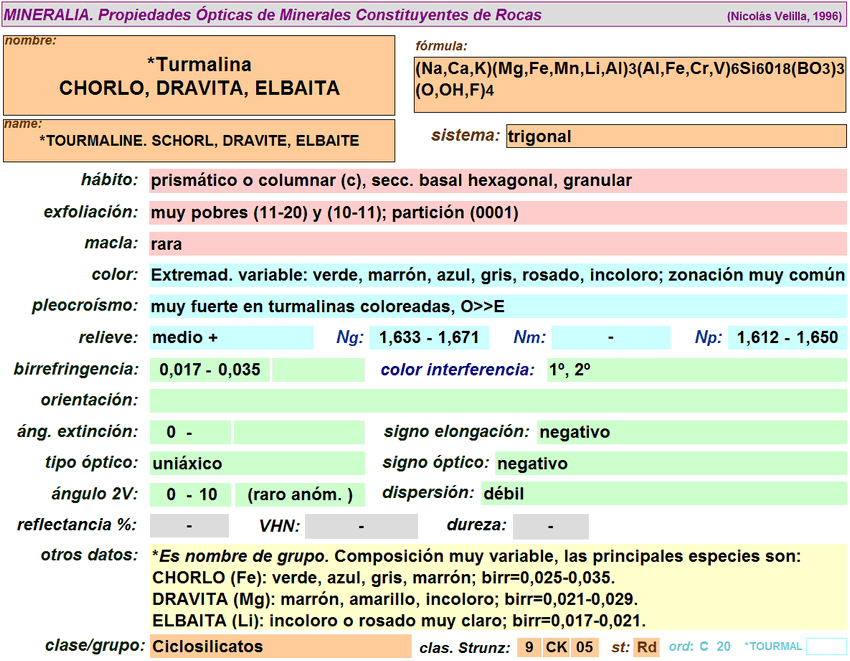

Turmalina     Tourmaline:     ficha
    Chorlo    Schorl      Na(Fe,Mg)3 Al6(Si6O18)(BO3)3(OH)4     Trig.      ficha
    Dravita     Dravite     Na(Mg,Fe)3 Al6(Si6O18)(BO3)3(OH)4       Trig.     ficha



SOROSILICATOS

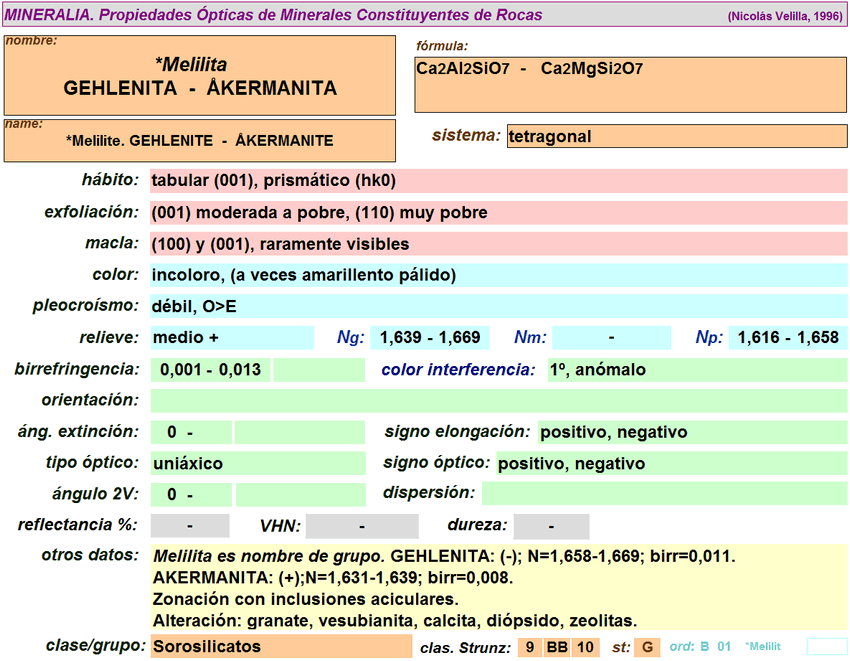

Melilita    Melilite    Ca2MgSi2O7      Tet.      ficha

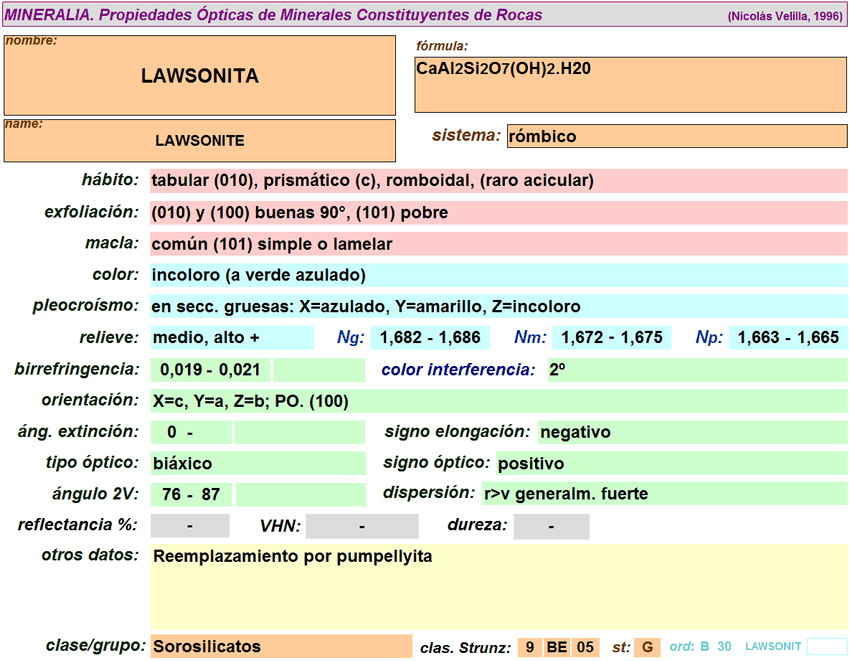

Lawsonita    Lawsonite    CaAl2Si2O7(OH)2.H2O    Rómb.
     ficha

Zoisita    Zoisite    Ca2Al3(SiO4)3(OH)     Rómb.     ficha
Clinozoisita    Clinozoisite    Ca2Al3(SiO4)3(OH)     Mon.     ficha

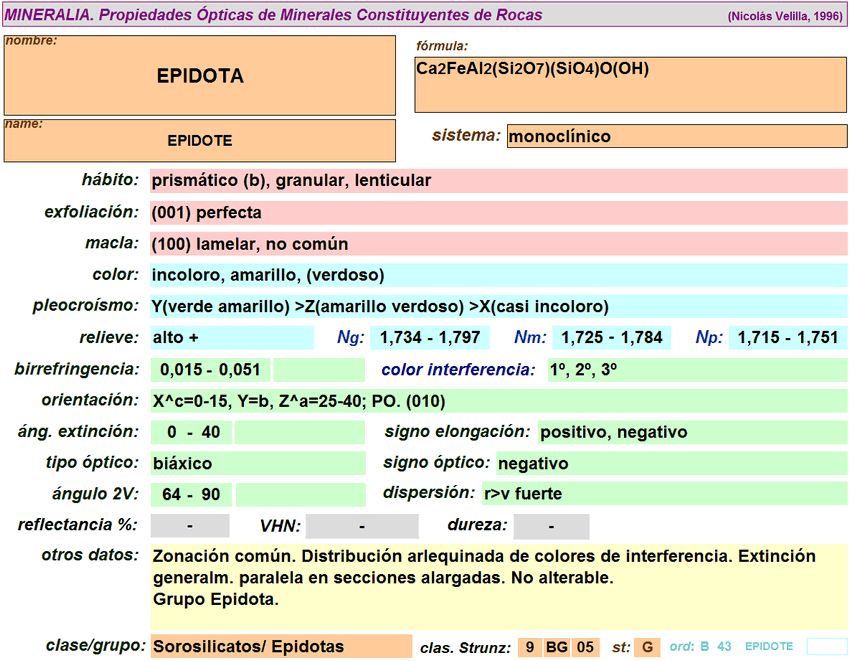

Epidota    Epidote    Ca2Fe3+Al2(SiO4)3(OH)     Mon.     ficha

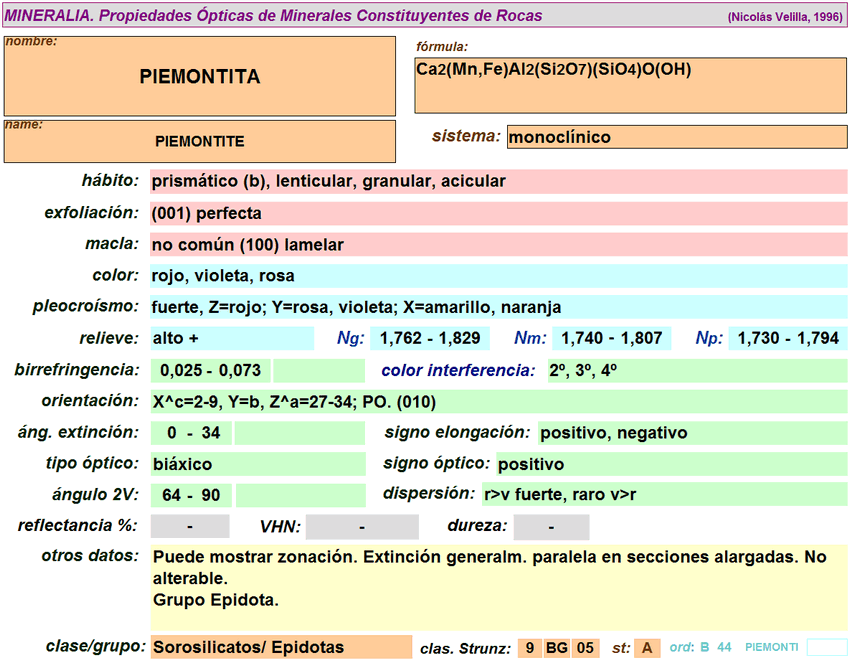

Piemontita    Piemontite    Ca2Mn3+Al2(SiO4)3(OH)     Mon.     ficha
Allanita    Allanite    Ca(REE)3+Fe2+Al2(SiO4)3(OH)     Mon.     ficha



NESOSILICATOS

Olivino    Olivine    (Mg,Fe)2SiO4     Rómb.      ficha

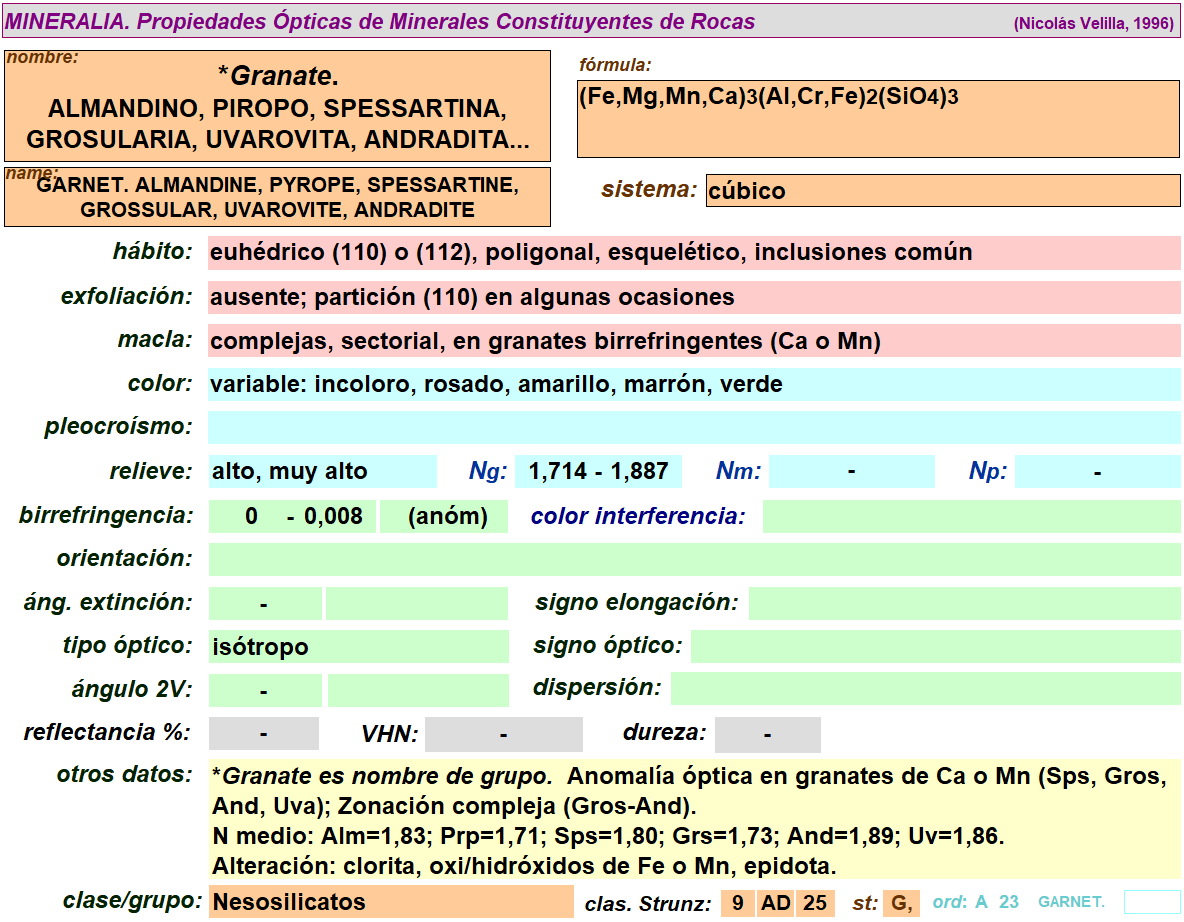

Granates    Garnets    (Fe,Mg,Mn,Ca)3(Al,Fe,Cr)2Si3 O12     Cúb.     ficha

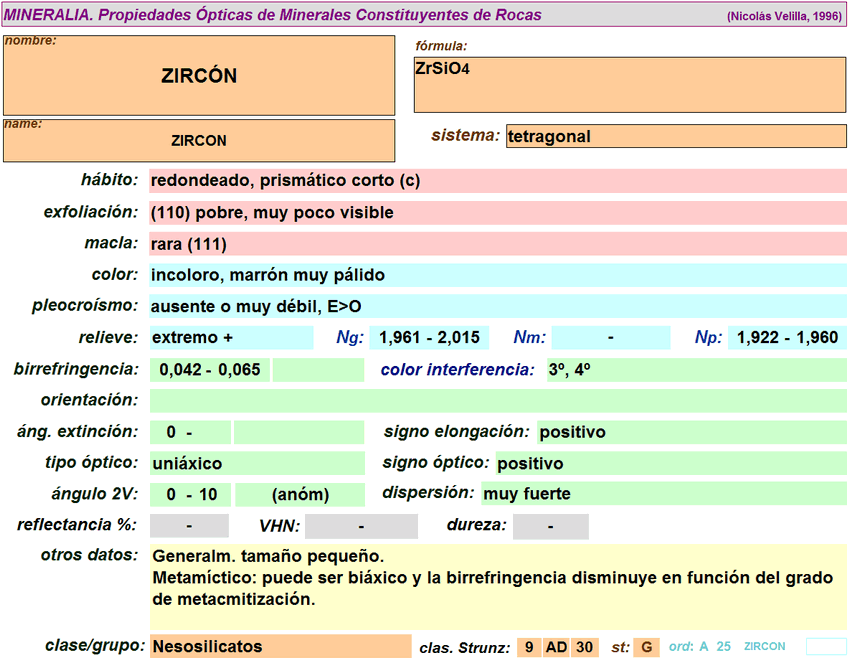

Zircón    Zircon    ZrSiO4    Tet.     ficha

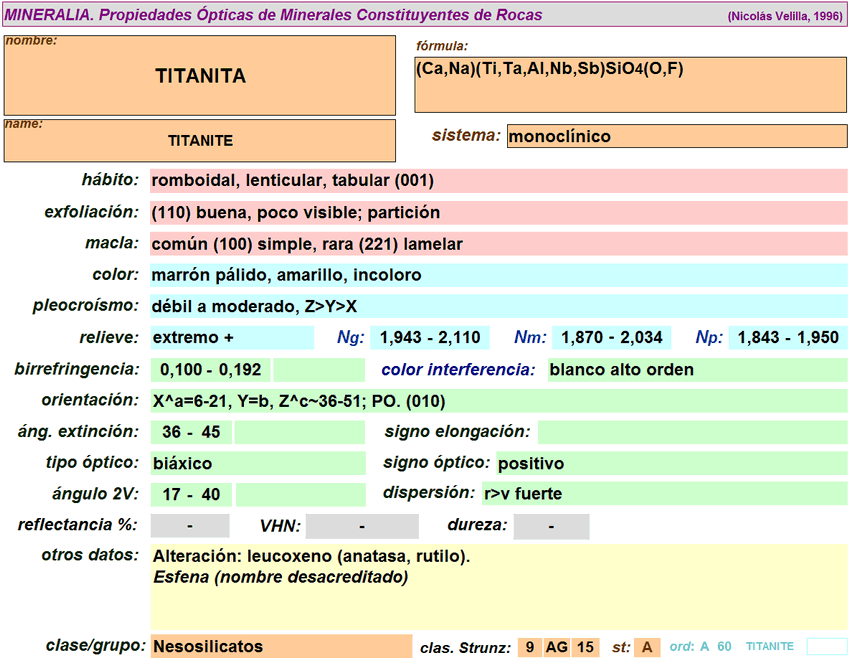

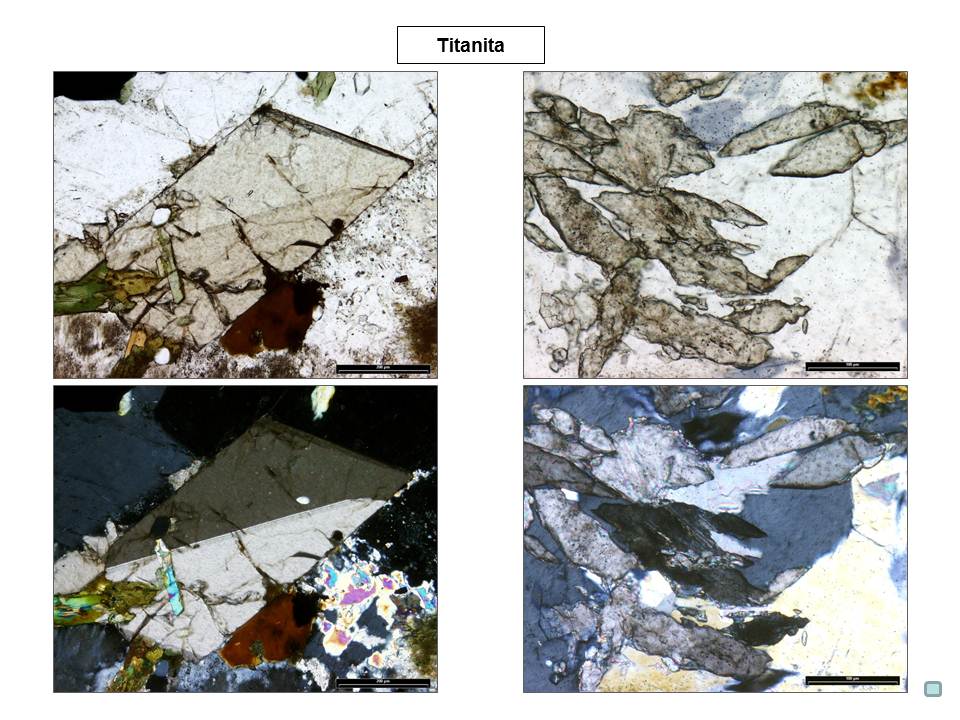

Titanita    Titanite    CaTiSiO5     Mon.     ficha

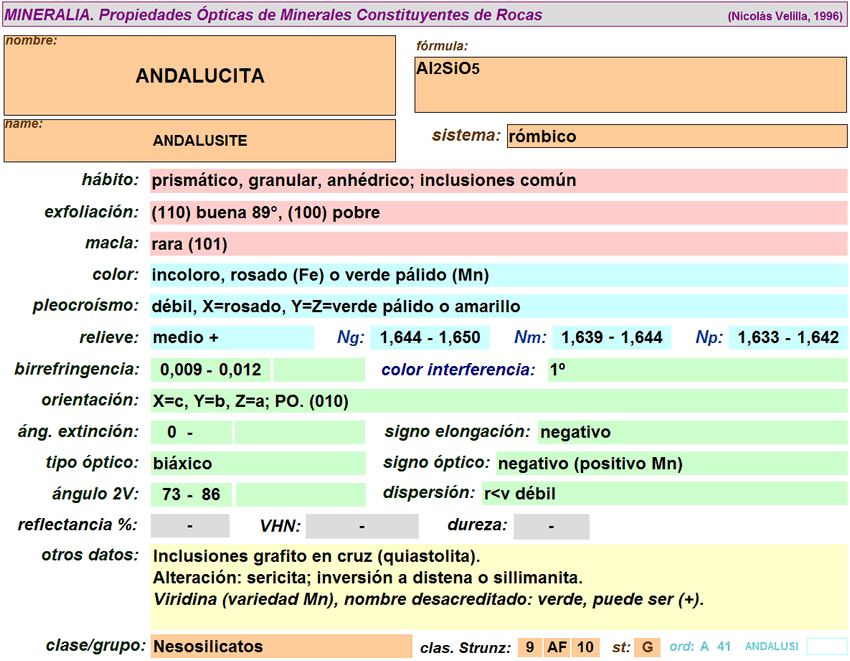

Andalucita    Andalusite    Al2SiO5     Rómb.     ficha

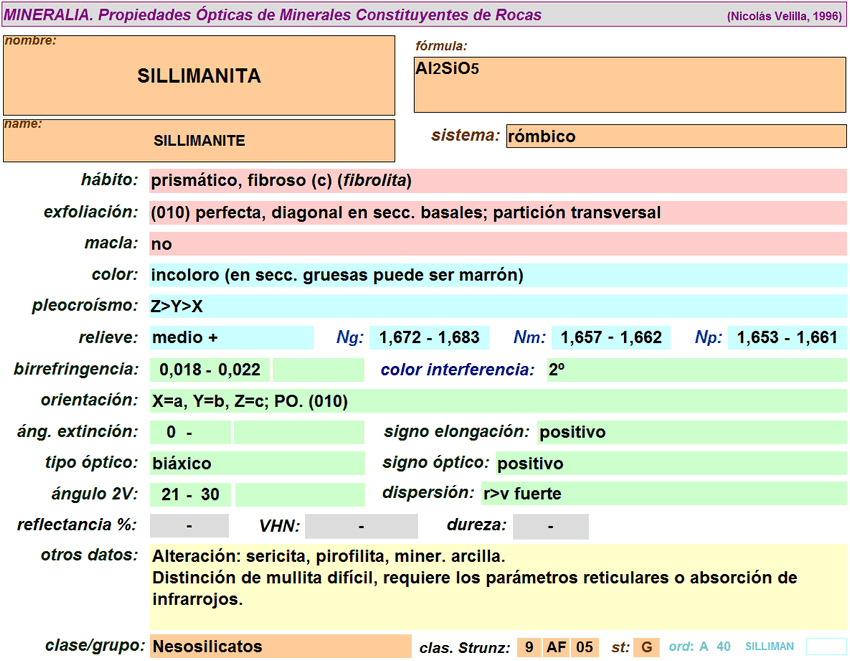

Sillimanita    Sillimanite    Al2SiO5     Rómb.     ficha

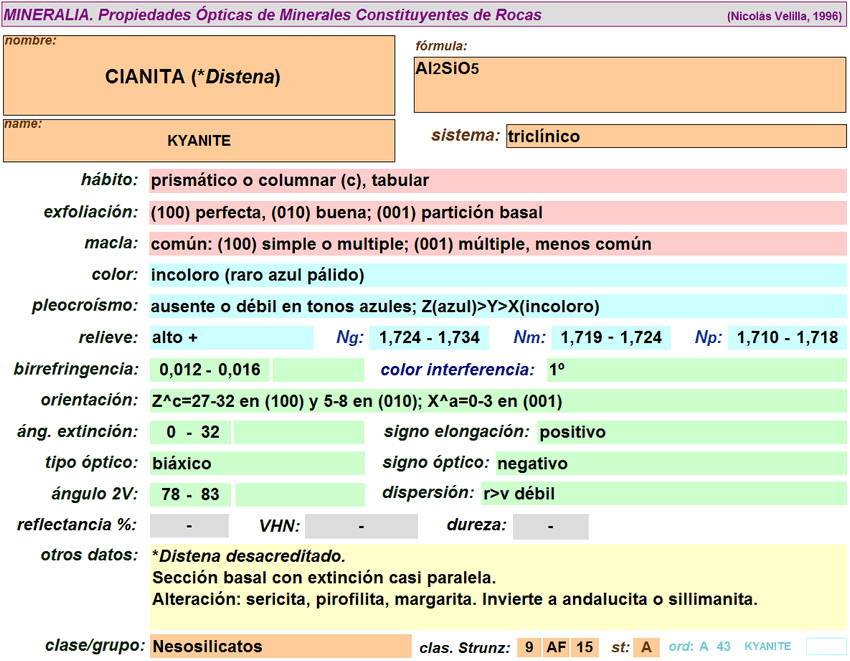

Cianita (distena)    Kyanite    Al2SiO5    Tric.     ficha

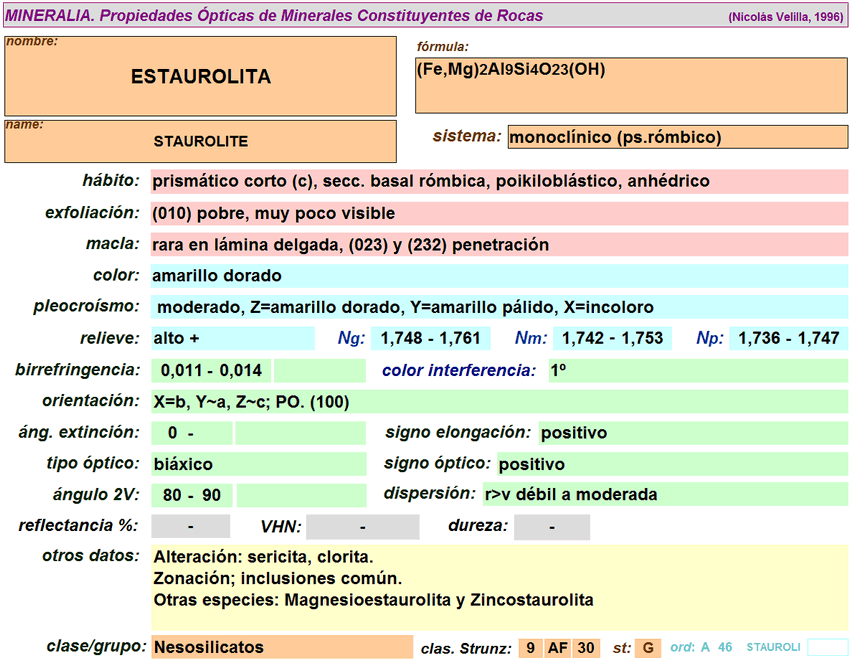

Estaurolita    Staurolite    (Fe,Mg)2Al9O6Si4O23(OH)2     Mon.     ficha
Cloritoide   Chloritoid    (Fe,Mg,Mn)Al2O(SiO4)(OH)2     Mon./Tric.
     ficha



NO SILICATOS

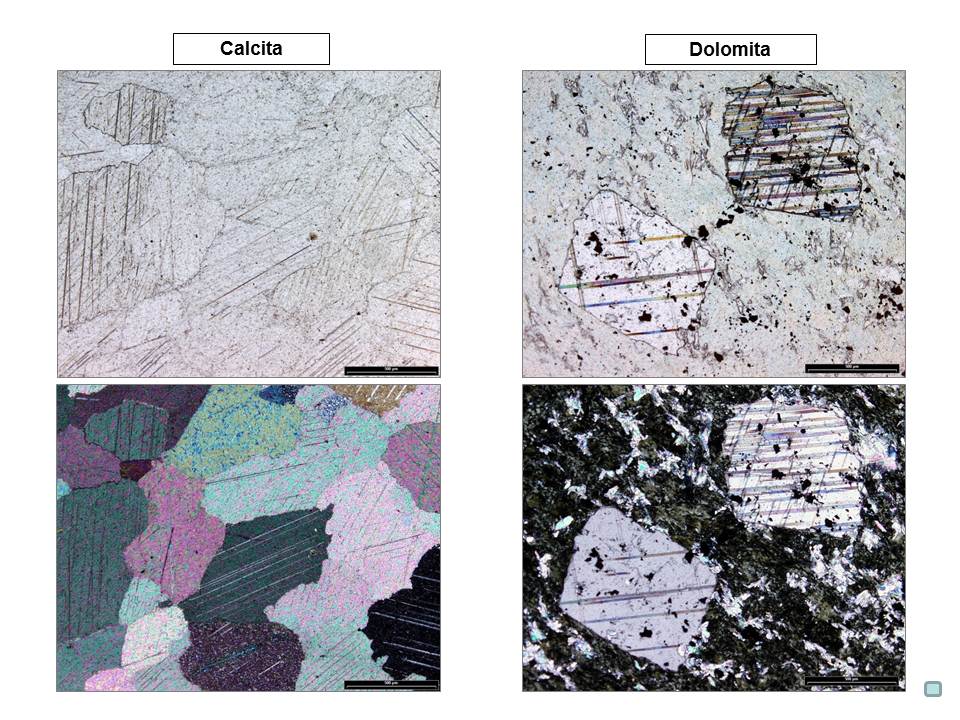

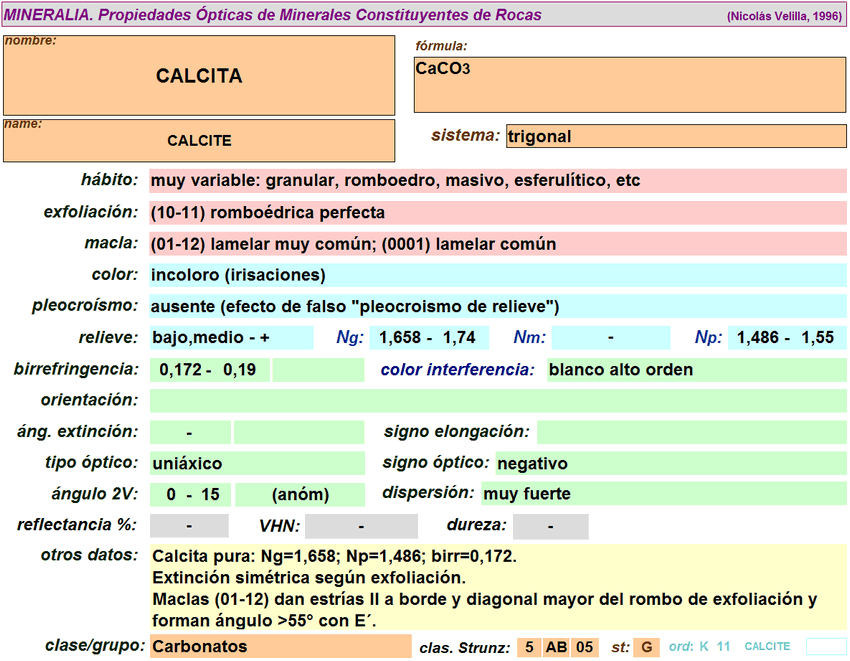

Calcita    Calcite    CaCO3    Trig.     ficha

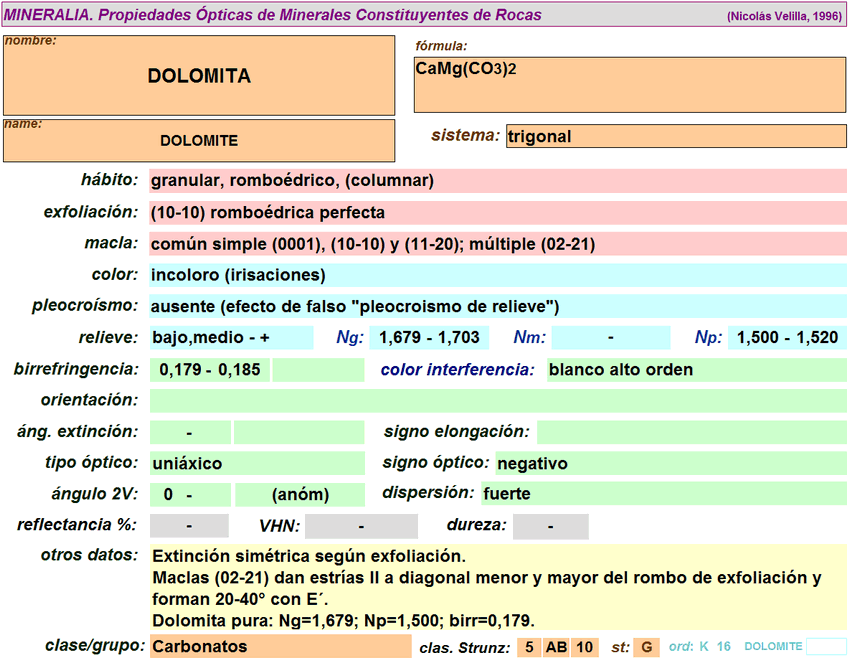

Dolomita    Dolomite    CaMg(CO3)2    Trig.     ficha
Ankerita    Ankerite    Ca(Fe,Mg,Mn)(CO3)2    Trig.     ficha

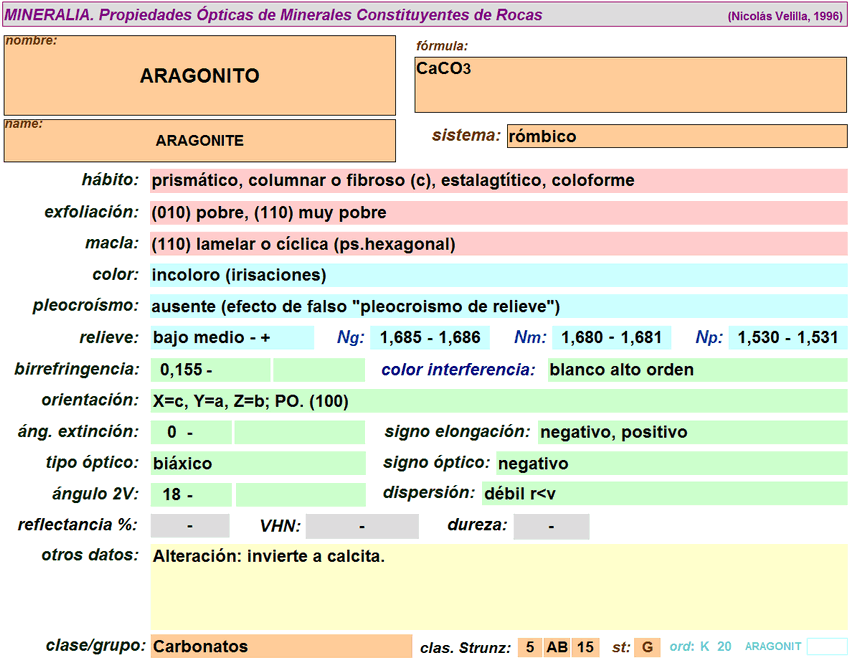

Aragonito    Aragonite    CaCO3    Rómb.     ficha

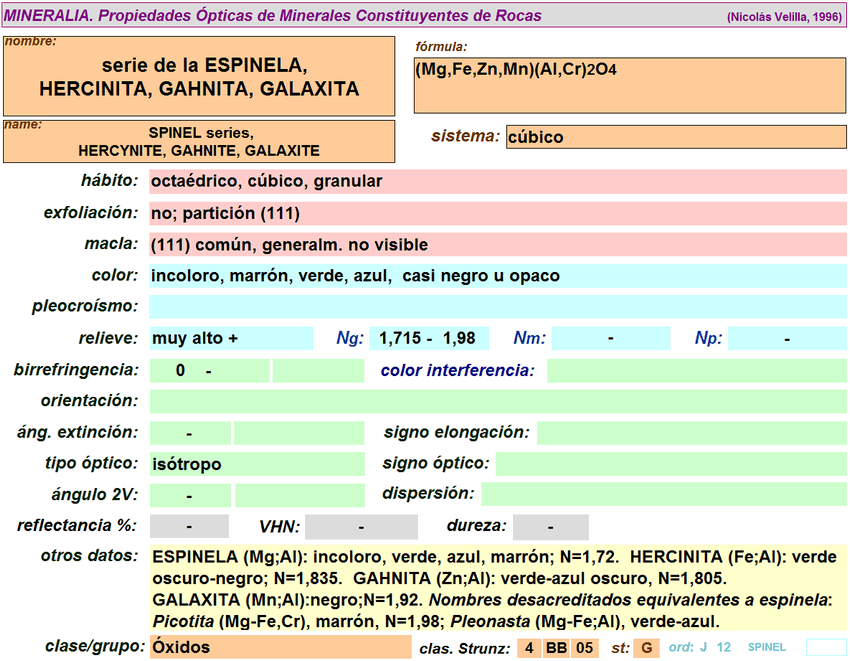

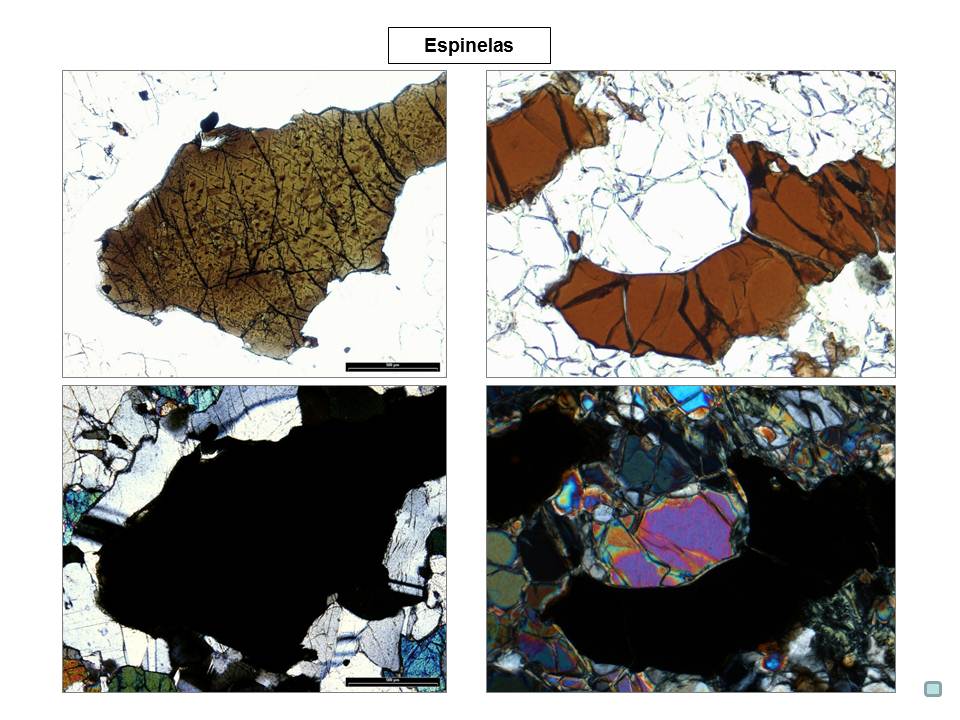

Espinelas    Spinels    (Mg,Fe,Mn,Zn)(Al,Fe,Cr)2O4    Cúb.     ficha

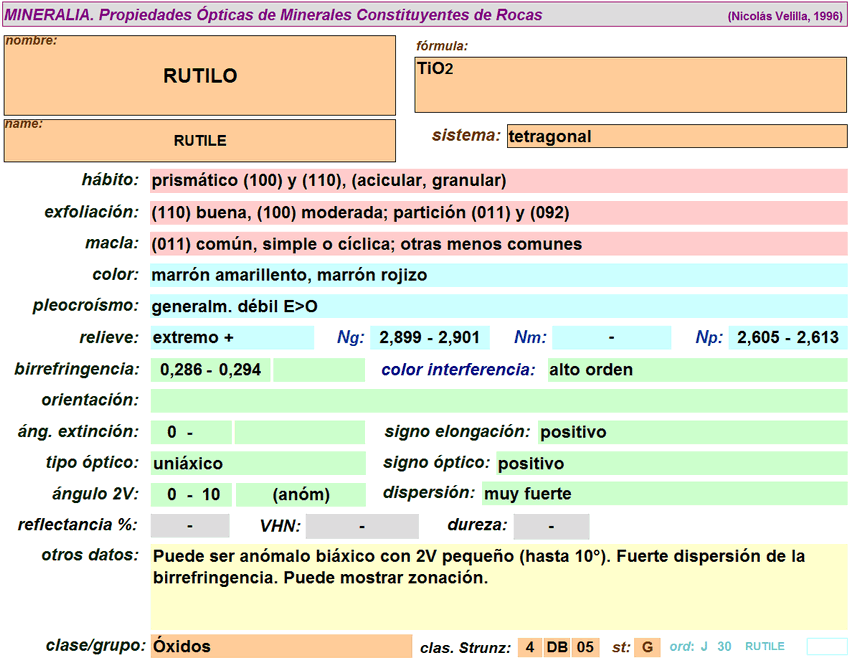

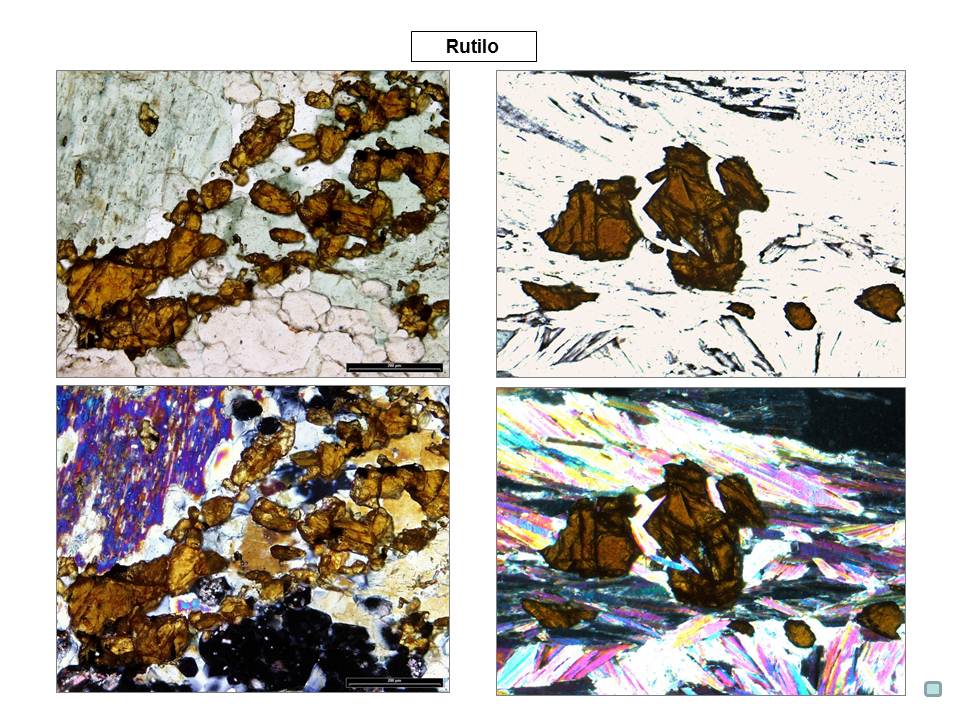

Rutilo    Rutile    TiO2    Tet.     ficha

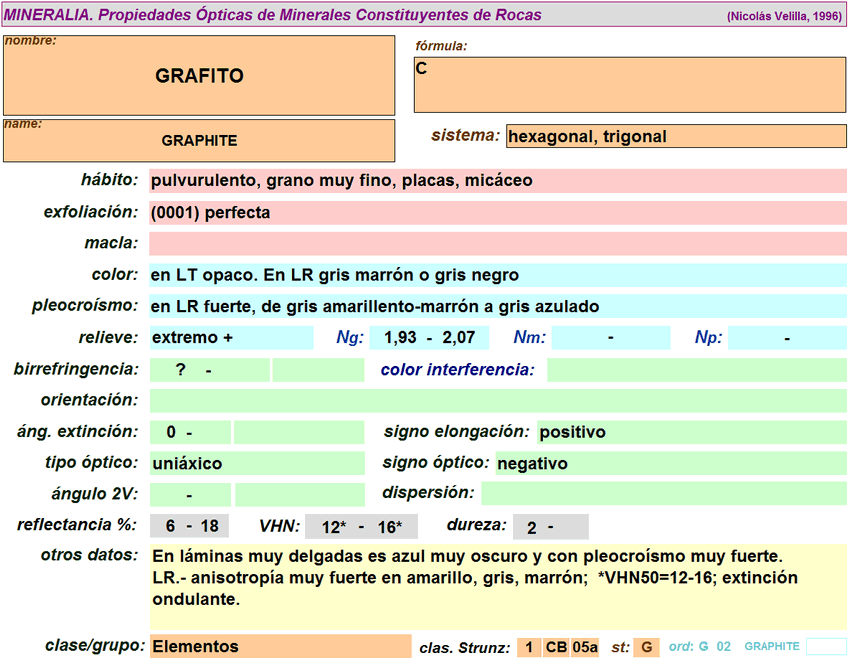

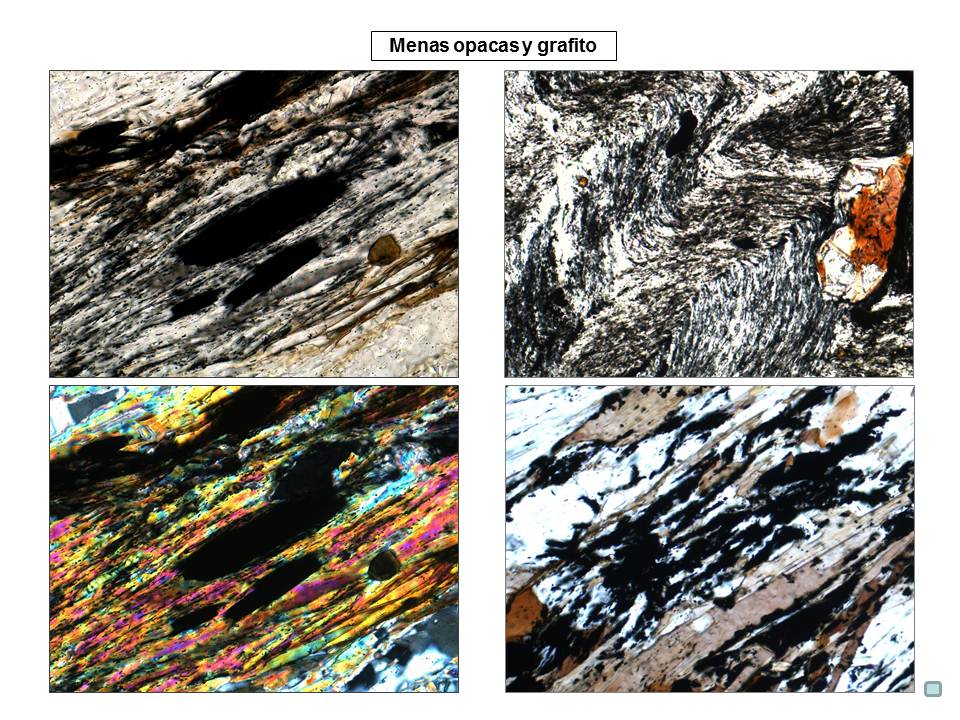

Menas opacas y grafito    Graphite   C    Hex.      ficha

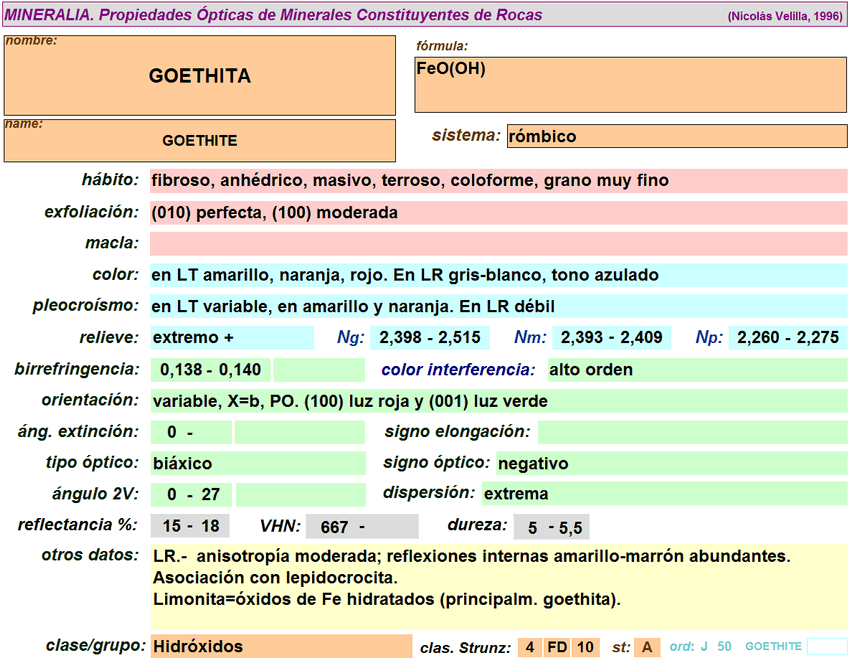

Goethita    Goethite    FeOOH    Rómb.     ficha
Brucita    Brucite    Mg(OH)2    Trig.     ficha

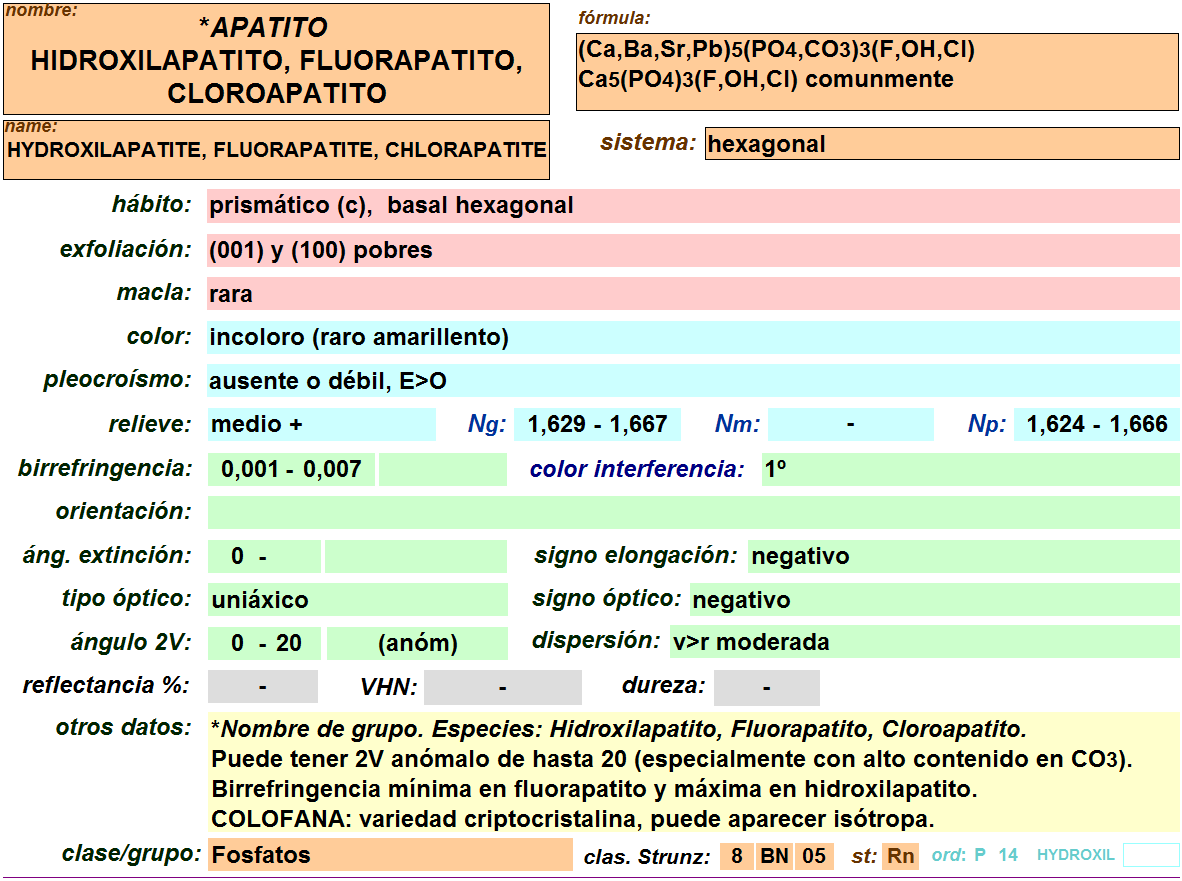

Apatito    Apatite    Ca5(PO4)3(OH,F,Cl)    Hex.     ficha

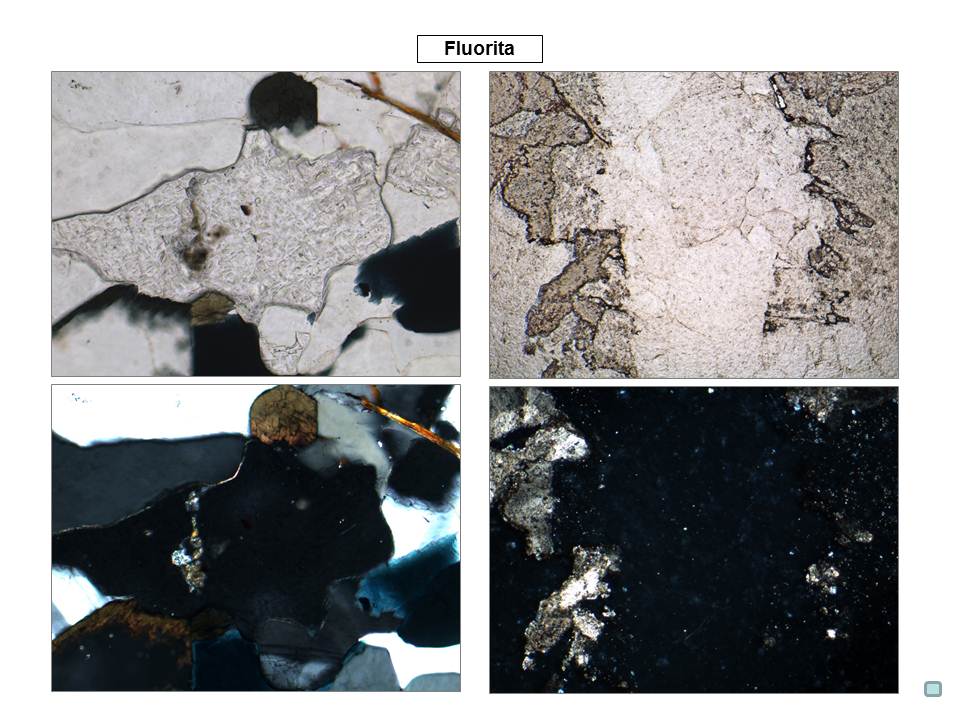

Fluorita    Fluorite    Ca2F    Cúb.     ficha

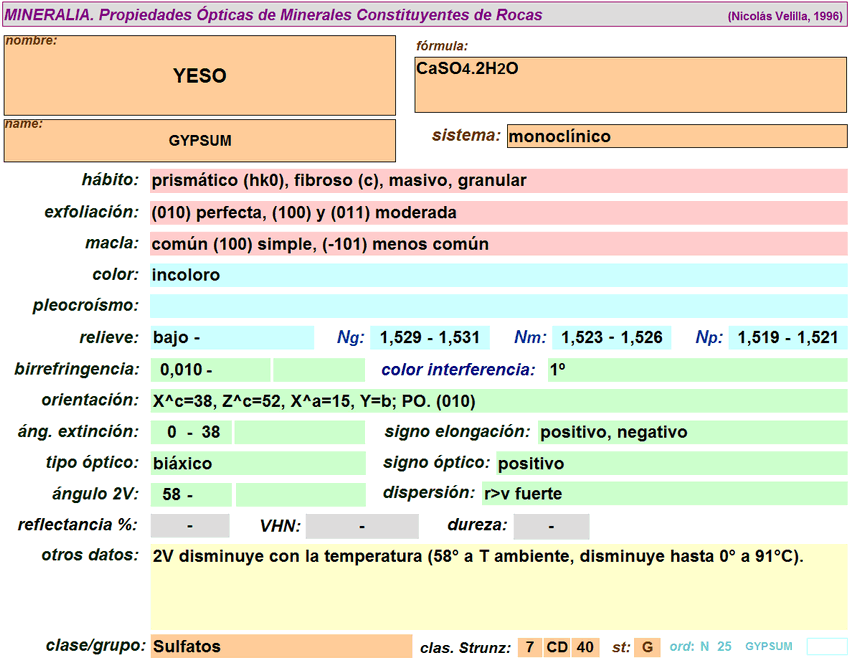

Yeso    Gypsum    CaSO4.2H2O    Mon.     ficha

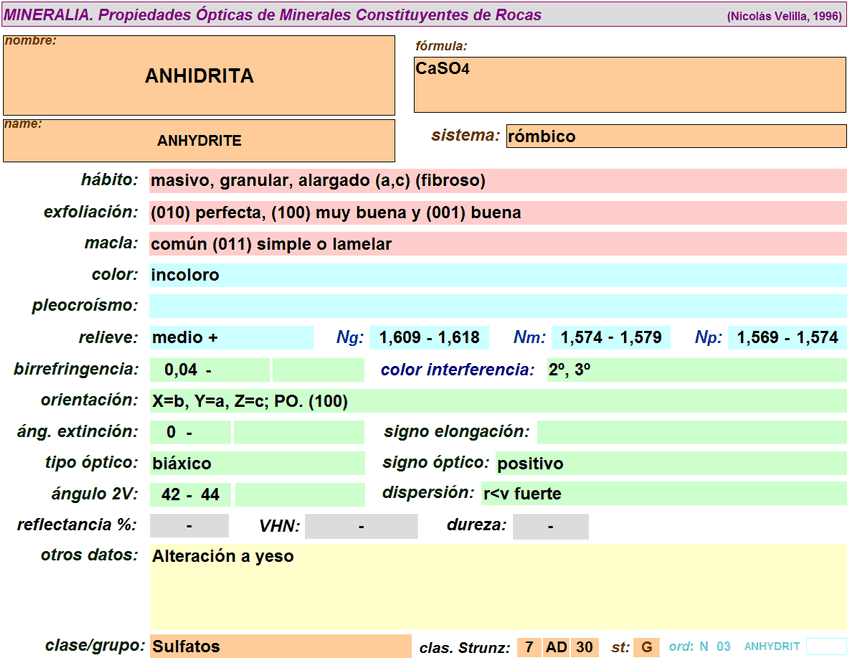

Anhidrita    Anhydrite    CaSO4    Rómb.     ficha




Bibliografía y fuentes

Las fotografías se han realizado sobre láminas delgadas de la colección del Departamento de Mineralogía y Petrología, Univ. Granada.

Las fichas de propiedades ópticas proceden de la base de datos Mineralia (Velilla, 1995) que se elaboró, entre otros, con datos de las referencias que se citan a continuación:

DEER W.A.; HOWIE R.A. & ZUSSMAN, J (1992). An introduction to the rock-forming minerals (2nd ed.). Longman Sci & Tech., Essex.

EHLERS, E.G. (1987). Optical Mineralogy. vol 2. Mineral Description. Blackwell Sci. Publ., Oxford.

NESSE, W.D. (1991). Introduction to Optical Mineralogy. Oxford Univ. Press, Oxford.

ROUBAULT, M. (1963). Détermination des minéraux des roches au microscope polarisant. Lamarre-Poinat, Paris.

SHELLEY, D. (1985). Optical mineralogy. Elsevier Sci. Publ., New York.

TRÖGER, W.E. (1979). Optical determination of rock-forming minerals. E. Schweizerbart'sche Verlag, Sttutgart.

VELILLA, N. (1995). Mineralia: Una base de datos de las propiedades ópticas de los minerales que forman rocas. Bol. Soc. Española Mineralogía 18:201-205.

WINCHELL, A.N. & WINCHELL, H. (1951). Elements of optical mineralogy (v. I,II&III). John Wiley, New York.
