He aquí fragmentos de algunas de las patentes sobre material criptógrafico que existen en el archivo histórico de la
OEPM (Oficina Española de Patentes y Marcas). De momento, y por asunto de espacio, sólo incluyo los diagramas y planos.Patente 89546: Máquina para cifrar. Emitida el 19-Mayo-1924 a favor de Naamlooze Vennotschap Ingenieursbureau Securitas

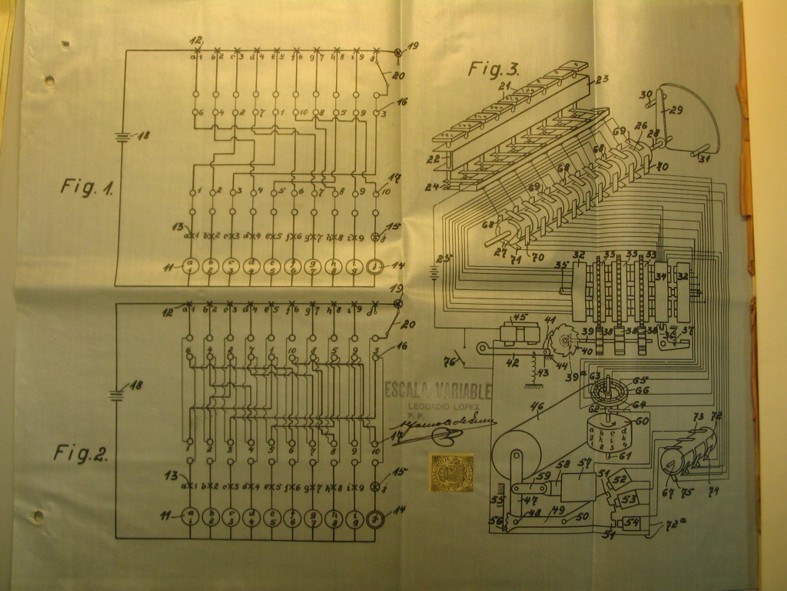

Patente 89611: Aparato para cifrar. Emitida el 24-Mayo-1924 a favor de Naamlooze Vennotschap Ingenieursbureau Securitas. Ambas patentes de Securitas caducaron en Julio de 1931.

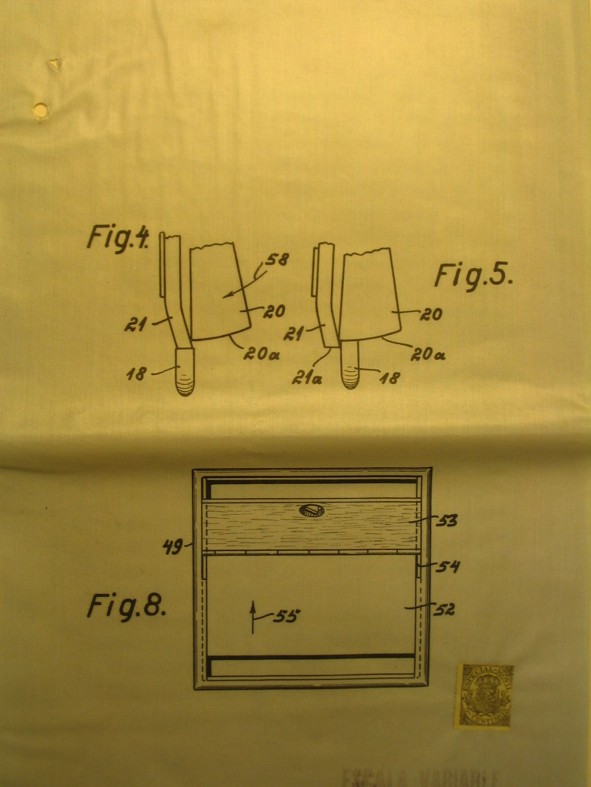

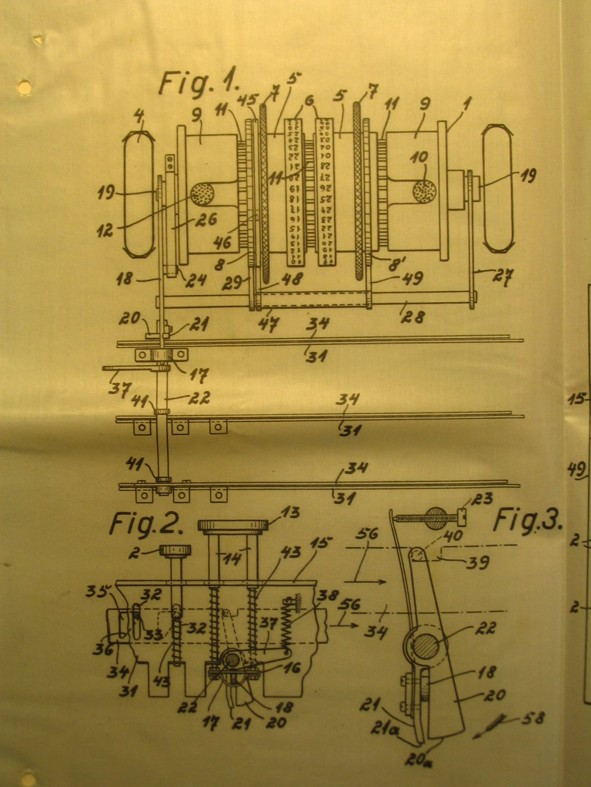

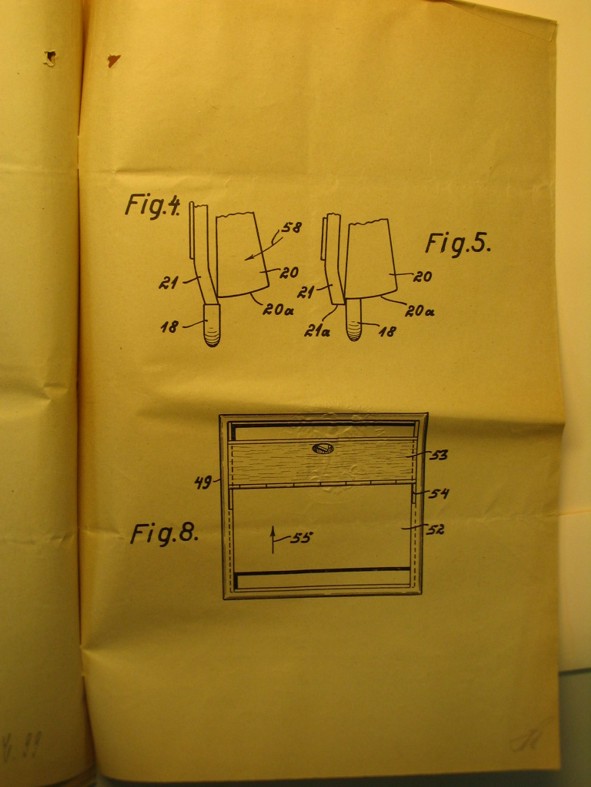

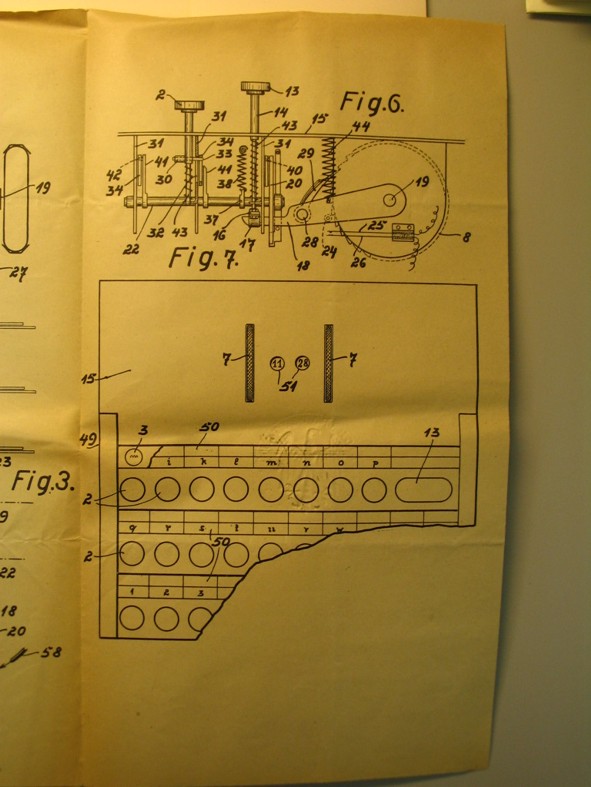

Patente 89550: Aparato eléctrico de teclas para cifrar. Emitida el 20-Mayo-1924 a favor de Chffriermaschinen Aktiengesellschaft (sí, los fabricantes de Enigma). Es un modelo Enigma de lo más extraño: sin reflector, !y con sólo dos rotores! Véanse los diagramas 1, 2 y 3. Compárense con los diagramas (4, 5 y 6) de la patente alemana para un "Elektrische Tastenchiffriervorrichtung" (Aparato eléctrico de teclas para cifrar),nº C.34348 IX/42n. de fecha 17-Ene-1924 (se incluyó una copia de dicha patente alemana en la patente española). Extrañamente, este es el único modelo de Enigma patentado en España.
Here´s a fraction of the patents on crypto stuff currently sleeping in the historical archive of the Spanish Patent and Trademark Office, OEPM (they have an English version, if you want to play there). For now, I´m only including the diagrams (space matters!).
Patent 89546: Ciphering machine. Issued on 19-May-1924 on behalf of Naamlooze Vennotschap Ingenieursbureau Securitas(Hugo Koch´s dutch company). Kahn´s book Codebreakers includes the same diagram (p. 423), but assigns it to US Patent number 1.657.411, dated 24-January-1928, and issued to Artur Scherbius. According to Frederich L. Bauer, "Scherbius ... did indeed buy [1927?] the Koch patents" (Cryptologia, July 1999)
Patent 89611: Ciphering machine. Issued on 24-May-1924 on behalf of Naamlooze Vennotschap Ingenieursbureau Securitas Both Securitas patents expired on July 1931.
Patent 89550: Electric-key enciphering machine. Issued on 20-May-1924 on behalf of Chffriermaschinen Aktiengesellschaft (that´s right, the Enigma makers). Most oddly, it´s a non-reflector, two-rotor machine! See diagrams 1, 2 y 3. Compare with the diagrams (4, 5 y 6) included in German Patent for an "Elektrische Tastenchiffriervorrichtung" (Electric-key enciphering machine)", number C.34348 IX/42n. dated 17-Jan-1924 (a copy of the German patent was included in the Spainsh patent). Oddly, this is the only Enigma model patented in Spain.
