Generación de Rayos X del espectro continuo y característico

Este material no fue completado en su momento en Science Education Resource Center at Carleton College (Generation of Characteristic XR, Darrell Henry, Universidad Estatal de Luisiana, fecha de Publicación Inicial: 17 de mayo de 2007), por lo que sido completamente producido por A. Garcia-Casco.

Capas y subcapas de energía

Las "capas de energía" de los átomos (también llamadas niveles de energía o capas electrónicas) son regiones alrededor del núcleo de un átomo donde se encuentran los electrones, con cada capa teniendo un nivel de energía específico cuantizado. Estas capas se designan con números enteros (1, 2, 3... en notación cuántica) o letras (K, L, M... en notación espectroscópica). Cada capa se subdivide en subniveles (s, p, d, f) que a su vez contienen orbitales, que son las zonas donde la probabilidad de encontrar un electrón es mayor. La capa de electrones más externa de un átomo se llama capa de valencia, y los electrones que la ocupan, electrones de valencia.

Los electrones en las capas/subcapas más alejadas del núcleo tienen mayor energía.



Distribución electrónica alrededor de un átomo y capas de energía.



Tabla 1. Niveles y subniveles de energía y electrones (hasta la capa N).

Niveles de energía

Subniveles

Electrones por subnivel

Total de electrones por nivel

1 (K)

s

2

2

2 (L)

s

2

8



p

6



3 (M)

s

2

18



p

6




d

10



4 (N)

s

2

32



p

6




d

10




f

14



5 (O)-6 (P)-7 (Q)



Los rayos X se generan cuando la materia se irradia con un haz de partículas cargadas de alta energía, como los electrones. En microscopía electrónica EPMA-SEM, se calienta un filamento (u otro dispositivo) para producir electrones que luego se aceleran en el vacío mediante un campo eléctrico intenso (generalmente entre 10 y 20 kV, pero para elementos muy ligeros puede ser menor y para elementos muy pesados debe ser mayor) hacia un objetivo. La corriente eléctrica correspondiente oscila entre unos pocos nA (nanoAmperios) y hasta varios cientos de nA según necesidades específicas. El proceso es extremadamente ineficiente, ya que la mayor parte de la energía del haz electrónico se disipa en forma de calor en el objetivo, que se calienta hasta temperaturas que pueden superar los 100 oC, particularmente en materiales con escasa conductividad térmica, como muchos minerales: por ejemplo, en el caso de la mica (k, conductividad térmica, = 6·10-3) el incremento de temperatura (DT, calculado) es de 160 oC para 20 kV de potencial de aceleración, 10 mA de corriente de sonda, y un diámetro de sonda de 1 mm (Reed, 2006).

Abajo se muestra un espectro típico de rayos X de un objetivo de cobre sometido al impacto de un haz de electrones acelerados bajo potencial eléctrico variable. Como puede observarse, el espectro consta de una parte con intensidad variable continua (espectro continuo) sobre la que superpone picos de intensidad discretos (espectro característico). Para entenderlo, debemos considerar que existe una relación entre la energía (E), la frecuencia (n) y la longitud de onda (λ) de la radiación X:

E = h n = h c / λ

E = e V

donde e es la carga del electrón, V es el voltaje de aceleración (campo eléctrico, potencial de aceleración), h es la constante de Planck (h = 6.62607015 × 10^-34 julios·segundo = Energía(J)/frecuencia(s^-1) de la radiación), y c es la velocidad de la luz en el vacío (299.792.458 m/s).

Una formulación más práctica (operando con las constantes) es:

E = 12.398/λ, o

λ = 12.398/E, o

E(keV)·λ(Å) = 12.398

donde E se expresa en keV y λ en Å (1 Å = 0.1 nm = 10^-10 m). Según las relaciones anteriores, mayor energía de la radiación supone menor longitud de onda, y viceversa.



Espectro continuo y característico (Ka y Kb) de RX del cobre irradiado con haz de electrones bajo potencial de aceleración variable. De University Collegue, London.

Espectro de RX continuo

Cuando un electrón energético atraviesa el intenso campo eléctrico cercano a un núcleo atómico, puede experimentar un salto cuántico a un estado de menor energía, con la emisión de un fotón de rayos X con cualquier energía hasta E0, la energía inicial del electrón. La pérdida de energía de los electrones por interacción con los núcleos de los átomos suele ocurrir mediante múltiples eventos, teniendo como resultado la producción de un espectro continuo de rayos X conocido como espectro continuo de radiación blanca o espectro continuo de frenado o de fondo(generado por los rayos X bremsstrahlung).

La energía máxima perdida (Emax) en el frenado de los electrones determina la longitud de onda más corta del espectro continuo (λmin), que puede obtenerse según la ecuación anterior:

Emax = 12.398/λ(min).

Por lo tanto, cuanto mayor sea el voltaje de aceleración del generador de rayos X, menor será la longitud de onda mínima que se puede obtener. Longitudes de onda más largas se obtienen mediante procesos de colisión múltiple. La intensidad total (integrada) de la radiación blanca o de frenado es aproximadamente proporcional a la corriente del filamento (corriente de sonda), el número atómico del objetivo y el cuadrado del voltaje de aceleración.

La intensidad de los rayos X del continuo es cero para E = E0 (límite de Duane-Hunt), y aumenta rápidamente hacia energías más bajas. Esto significa que los rayos X producidos por la desaceleración de los electrones del haz primario se componen principalmente de una gran cantidad (casi infinita) de rayos X de baja energía. Sin embargo, la mayoría se absorben dentro de la muestra o el detector, y la intensidad de los rayos X observada en el espectro disminuye a baja energía, de modo que el espectro de rayos X de Bremsstrahlung se asemeja a una "ballena".

La intensidad, I, a lo largo del continuo se puede representar mediante la siguiente expresión (ley de Kramers):

I = constante·corriente de sonda·Z·(E0-E)/E

donde E es la energía del fotón de rayos X emitido parte del continuo y Z es el número atómico (el valor medio en el caso de un compuesto). Según esta ecuación, la forma del espectro (intensidad representada gráficamente en función de la energía -o longitud de onda- del fotón) es la misma para todos los elementos, mientras que la intensidad es proporcional a Z. La intensidad disminuye a cero en el "límite de Duane-Hunt", donde la energía de rayos X es igual a E0 (Emax) y aumenta rápidamente al disminuir la energía. El aumento es asintótico tendiendo a infinito, pero en los espectros reales la intensidad disminuye a energías muy bajas, lo cual se debe a la absorción en la ventana del detector y en la propia muestra.

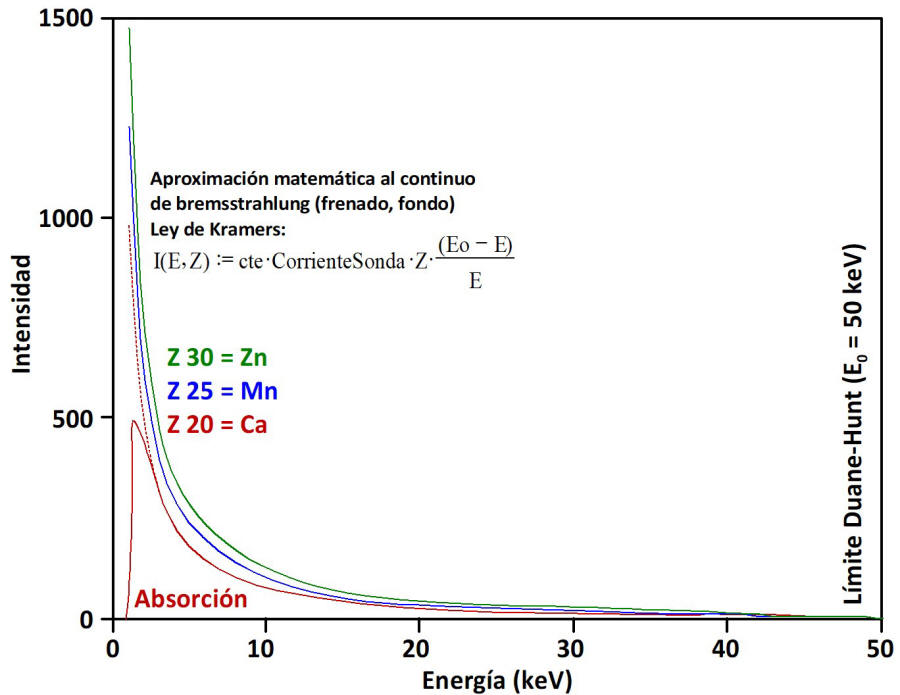

Espectro de rayos X continuo producido por electrones incidentes que participan en colisiones inelásticas con núcleos atómicos representado en función de la energía del fotón según la ley de Kramers. Los espectros reales (observados) disminuyen a bajas energías debido a la absorción en la ventana del detector y en la muestra. Las líneas características que se superponen al espectro continuo de rayos X no están indicadas en la figura.



El espectro continuo no es característico del elemento, por lo que no tiene utilidad analítica, si bien su principal importancia reside en que a) limita la detectabilidad de las líneas características de los elementos presentes en bajas concentraciones y, además, y en que b) debe tenerse en cuenta en el complejo proceso de cálculo de la concentración de un elemento dado (medida y sustracción del fondo).

Espectro de RX característico

Los rayos X característicos de un elemento se generan cuando un haz energético de electrones interactúa con los electrones de una capa interna de un átomo mediante dispersión inelástica con suficiente energía como para excitar los electrones de dicha capa interna, trasladándolos a orbitales de capas más externas (más energéticas) y dejando vacantes en la capa interna donde residía el electrón excitado (a esto se le denomina "ionización"; téngase en cuenta que la ionización de la capa interna y por tanto la emisión característica de rayos X resulta de la irradiación con un haz primario de electrones (EDS/WDS), pero también con un haz primario de protones (PIXE, Particle-induced X-ray emission) o rayos X (XRF).). A medida que los electrones de la capa externa caen a los diversos orbitales de la capa interna, se generan (liberan) cantidades características (discretas) de energía que dependen del elemento (esto es, de la configuración del átomo en cuestión) y del tipo de desintegración orbital (de L a K = Ka, de M a K = Kb, de M a L = La...). Gran parte de la energía es emitida por el átomo (en forma de RX característico con longitud de onda y energía determinadas), aunque parte puede ser absorbida internamente y emitir otro electrón de la capa externa (electrón Auger) con emisiones de energía adicionales.

Cuando los dos orbitales involucrados en la transición son adyacentes (p. ej., 2(L) → 1(K)), la línea se denomina α. Cuando los dos orbitales están separados por otra capa (p. ej., 3(M) → 1(K)), la línea se denomina β. Dado que la transición para β es mayor que para α, es decir, ΔEβ > ΔEα, entonces λβ < λα. Por ejemplo:

CuKα = 1.54184 Å; CuKβ = 1.39222 Å

MoKα = 0.71073 Å; MoKβ = 0.63229 Å

La radiación X característica Ka del cobre (transferencia electrónica de capa L > a capa K) tiene una longitud de onda de 1.54184 Å y eso se traduce en una energía de 8.04104 keV. Para una línea característica dada (e.g., Ka), las energías aumentan y las longitudes de onda descienden con el número de protones del núcleo Z (número atómico), o sea, los elementos pesados emiten líneas más energéticas que los ligeros (ya que necesitan mayor energía para producir traslaciones de los electrones).

Para obtener las longitudes de onda y energías de las líneas de distintos elementos, puede consultar:

Por tanto, menor longitud de onda supone mayor energía de la radiación característica, y viceversaasa lo cual aplica al comparar el tipo de desintegración orbital en un elemento químico dado (L > K o Ka, M > K o Kb, M > L o La) o al comparar un mismo tipo de desintegración orbital en distintos elementos químicos (L > K, Ka) según su Z (número de protones).



Izquierda: Mecanismo de generación de RX característicos: una capa electrónica interna es ionizada por el impacto de un electrón acelerado del haz, lo que dispara la emisión de un RX característico (Ka1 en este caso) tras la ocupación de la vacante por un electrón más externo. Derecha: Capas (k, L, M) y subcapas de energía y RX característicos asociados.



Relación entre longitud de onda y energía de la radiación Ka de los primeros elementos de la tabla periódica (longitud de onda calculada a partir de modelado de la frecuencia de rayos X de Moseley< y energía calculada a partir de  E(keV) = 12.398/λ(Å).



El espectro es una representación gráfica de las energías (o longitudes de onda) de rayos X detectadas durante el análisis y muestra la intensidad de los rayos X emitidos en función de su energía (o longitudes de onda), y cada pico corresponde a un elemento específico presente en la muestra. La intensidad (y el área) de estos picos indica la abundancia (no la naturaleza) de los elementos correspondientes. Así, los picos de rayos X característicos de los elementos más ligeros se ubican hacia el lado de baja energía del espectro, mientras que los elementos más pesados ​​presentan picos más numerosos desplazados hacia energías más altas.



Picos característicos de rayos X generados del acero inoxidable 316 tras la excitación por un haz de electrones de 15 keV. (a) muestra las intensidades en una escala lineal, mientras que (b) muestra el mismo espectro en una escala logarítmica, que ilustra claramente el fondo continuo y la caída pronunciada en el límite de Duane-Hunt (15 keV). De Llovet et al. (2021).



Distintas formas de representar longitud de onda-energía vs intensidad.

Energía de excitación crítica y sobrevoltaje

La energía mínima que debe poseer un electrón acelerado para desplazar un electrón de una capa atómica específica creando una vacante, y así producir la emisión de rayos X característicos tras la caída de electrones externos a los diversos orbitales de la capa interna, se denomina energía de ionización crítica o energía de excitación (o energía de excitación crítica, Ec). Para un elemento dado y una línea característica dada, esta energía es ligeramente mayor que la energía de la radiación característica correspondiente. Además, para cada línea de energía característica, esta energía crítica es mayor en los átomos con más protones (número atómico Z más alto) porque los electrones están más fuertemente unidos a núcleos con mayor carga positiva: por ejemplo, 0.116 keV para excitar la línea Ka del Be (Z=4), 8.989 keV para excitar Ka del Cu (Z=29) y 29.530 keV para la Ka del Sn (con Z=50).



Energía de las principales líneas características y sus energías de excitación (Reed, 1995).



Longitudes de onda (Å) y energías y energías de excitación críticas (keV) de las líneas K, L y M.



Para que se produzca una línea de rayos X característica, la energía del electrón incidente, Eo, debe exceder la energía de excitación crítica (Ec) necesaria para ionizar la capa relevante del elemento en cuestión. La probabilidad de ionización se puede expresar como una “sección transversal” (Q), que es pequeña para energías justo algo mayores de Ec, pero que aumenta hasta un sobrevoltaje máximo alrededor de (2-3)·Ec para luego caer con relativa lentitud al aumentar el sobrevoltaje (Figura 6). De ello se deduce que Eo debe estar sustancialmente por encima de Ec para que haya una emisión característica de rayos X razonablemente intensa. La energía de excitación crítica debe superarse holgadamente por la energía de los electrones del haz incidente, lo que significa voltajes de aceleración generalmente de 15 a 20 kV (energías de excitación críticas por debajo de 10 keV para la mayoría de los elementos de interés).



"Sección de ionización" de la capa K (QK), expresada como el producto QKEK2 (EK es la energía de excitación de la capa K), versus la razón  de sobrevoltaje U = E0 / EK, donde E0 es la energía del electrón incidente; QK representa la probabilidad de eyección de un electrón K, condición necesaria para la emisión de rayos X de K (Reed, 2006).



Por tanto:

  • Sobrevoltaje (potencial de aceleración de los electrones en la columna) >>> Energía de excitación crítica.

  • Energía de excitación crítica > Energía de la línea característica.

Volumen excitado y resolución espacial de RX

El volumen analítico (que ha sido excitado como para emitir RX) y la profundidad de penetración de los electrones incidentes dependen

  • del voltaje de aceleración de los electrones y

  • de la densidad del material analizado.

A mayor voltaje de aceleración, mayor volumen analítico y profundidad de penetración. A mayor densidad de la muestra, menor volumen analítico y profundidad de penetración. En general, el volumen de excitación es de unas micras cúbicas.

El volumen de interacción electrónica difiere del volumen de producción de rayos X (es decir, el tamaño de la fuente de rayos X dentro del volumen irradiado con electrones). La anchura del volumen de producción de rayos X proyectado hasta la superficie de la muestra determina aproximadamente la resolución espacial de rayos X que se puede lograr,

La resolución espacial de rayos X del EPMA se ha estimado tradicionalmente utilizando el rango de rayos X, que mide la distancia promedio recorrida por los electrones antes de perder energía por debajo de la energía de ionización necesaria para excitar los rayos X. Se han desarrollado diversas expresiones analíticas para calcular el rango de rayos X, siendo una de las más utilizadas la sugerida por Castaing:

Rx(E0) = 0.033·A·(E01.7-Ec1.7)/(r·Z)

donde Rx es el rango de rayos X en µm, E0 es la energía del electrón incidente (en keV), Ec es la energía crítica de ionización (en keV), A es el peso atómico (en g/mol), Z es el número atómico y ρ es la densidad del material (en g/cm³). Para E0 = 20 keV, el rango de rayos X calculado de la línea Kα de Si (Ec = 1,84 keV) en FeSi₂ (ρ = 5,1 g/cm³) es de 1.94 μm, y disminuye a 0.57 μm si la energía del electrón incidente se reduce a 10 keV. En HfSi₂ (ρ = 7,6 g/cm³), a 20 keV es menor (0.93 μm) que en el FeSi₂, y al disminuir a 10 keV se produce una reducción aún mayor en el tamaño (0.28 μm). Cabe señalar que ni el efecto del tamaño del haz de electrones (que lo tiene) ni el rango de excitación de la fluorescencia de RX secundarios se incluyen en la ecuación anterior.

Sin embargo, la resolución espacial de rayos X del EPMA puede estimarse con mayor precisión mediante simulaciones de Monte Carlo, que permiten modelar tanto la dispersión de electrones como la generación de rayos X. Como puede verse, cada RX característico (p.e., Ka de Si y Fe) tiene, bajo las mismas condiciones (p.ej., 10 y 20 kV), un volumen de producción diferente y, por tanto, una resolución espacial analítica diferente.



De JEOL



Gráficas de Monte Carlo (PENELOPE) que representan la extensión de la generación de rayos X en profundidad para Si y Fe Kα en FeSi₂ (para un diámetro de haz de 60 nm, incluyendo fluorescencia secundaria). La región de generación de rayos X es menor que la extensión máxima de dispersión. El contorno interno contiene el 90% de los recuentos de rayos X y el externo contiene el 99%. Nótese que Si Kα se genera en un volumen mayor que Fe Kα. Con un voltaje de aceleración reducido, la región de generación primaria de rayos X se reduce sustancialmente. La tabla de colores corresponde a la distribución 2D de rayos X (1/cm²). De Llovet et al., 2021.



Bajo voltaje

A alto voltaje (e.g., 20 kV) el efecto del tamaño del haz puede ignorarse al evaluar la resolución espacial de rayos X (= rango de RX), pero a bajo voltaje de aceleración no. El efecto del tamaño del haz en la resolución espacial (dispersión del haz) se ilustra abajo con simulaciones de Monte Carlo de las distribuciones 2D de la emisión de rayos X Kα en Si generadas por haces de electrones de 4 keV con diferentes diámetros de haz.



Modelización del efecto del tamaño del haz en la resolución espacial de rayos X. Distribuciones de emisión de rayos X bidimensionales de Si Kα generadas en Si con haces de electrones de 4 keV de radio r = 0 nm (a), 25 nm (b), 50 nm (c) y 100 nm (d) y las correspondientes distribuciones radiales de rayos X de Si Kα (e).



El conocimiento del diámetro de haz es fundamental en FE ya que este parámetro es necesario para estimar la resolución espacial de rayos X a bajos voltajes de aceleración. Se han ofrecido valores de diámetro de sonda de varias decenas de nm a 3-10 kV para una corriente de electrones de 1 nA, que aumenta a centenas de nm para un haz de electrones de 10-100 nA.

La reducción del voltaje de aceleración también se ve afectada por otros problemas experimentales y analíticos, que pueden influir negativamente en la precisión de los resultados cuantitativos. Una de las limitaciones más importantes del EPMA de baja energía es que, para muchos elementos, las líneas K convencionales no se excitan. Así, a 5 kV, el último elemento para el que la línea K apenas está disponible es el Ca, por lo que los metales de transición deben analizarse utilizando las líneas L. Las líneas L y M son generalmente menos intensas que las líneas K correspondientes, lo que puede resultar en relaciones pico-fondo más bajas y peores límites de detección. La capacidad de EPMA para el análisis de elementos traza (p. ej., con concentraciones menores a 0,01 % en peso) se ve, por lo tanto, empeorada en gran medida a baja energía. Además, las líneas L y M a menudo se ven afectadas por superposiciones de picos y líneas de Bragg de segundo y tercer orden. Más importante aún, las líneas L y M pueden experimentar desplazamientos de pico porque estas líneas involucran transiciones de electrones desde las capas electrónicas externas, que son sensibles al enlace químico.



Tabla periódica con ilustración de las capas atómicas que pueden excitarse a 20 keV (a) y 5 keV (b). Nótese que las líneas K no se generan a 5 keV para Z relativamente bajos (>Ca y <Sr). (Newbury y  Ritchie, 2016).



Tabla periódica

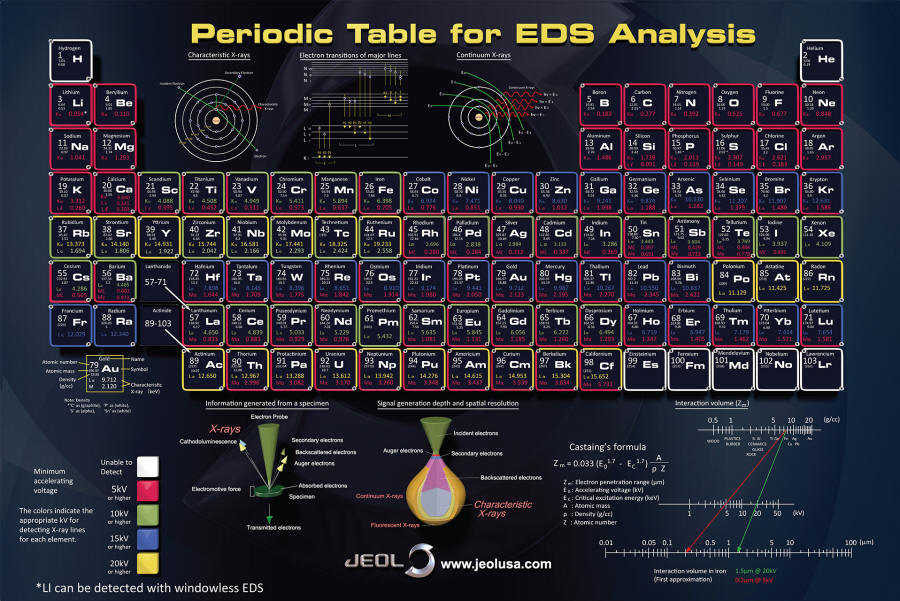

Tabla periódica para análisis EDS (energía) (por JEOL). Pique en la figura para obtener una imagen con mayor resolución.



Tabla periódica para análisis WDS (longitud de onda) (por JEOL). Pique en la figura para obtener una imagen con mayor resolución.
